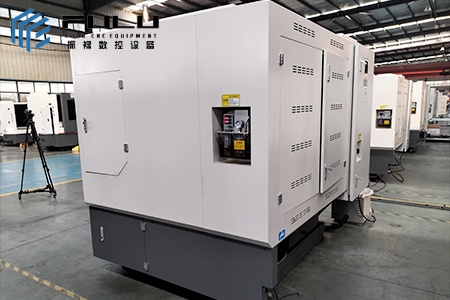

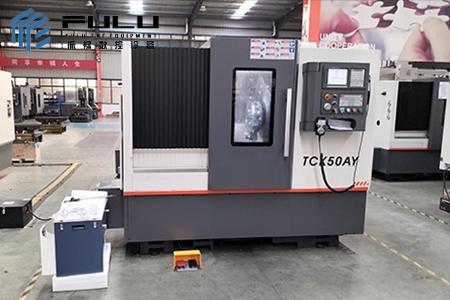

TCK50A-500 токарно-фрезерный станок с ЧПУ

Сфера применения

Максимальный диаметр поворота на станине: Φ560 мм

Максимальный диаметр вращения поперечной скользящей пластины: Φ300 мм

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

порядковый номер	Модель машины	единица	ТСК50АЙх500
1	Максимальный диаметр поворота на кровати	миллиметр	Φ560
2	Максимальный диаметр вращения поперечного салазки	миллиметр	Φ300
3	Максимальная длина обработки	миллиметр	400
4	Максимальный диаметр обработки (диски)	миллиметр	Φ300 (когда аналогичные инструменты не мешают)
5	Технические характеристики стандартного патрона	дюйм	10 дюймов
6	Максимальный ход по оси X	миллиметр	240
7	Максимальный ход по оси Z	миллиметр	500
8	Максимальная частота вращения шпинделя	оборотов в минуту	3000 об/мин
9	Количество ступеней частоты вращения шпинделя		Бесступенчатая регулировка скорости
10	Код конца шпинделя		А2-6
11	Шпиндель сквозное отверстие	миллиметр	Φ66
12	Протяните трубку через отверстие	миллиметр	Φ55
13	Высокая скорость перемещения	м/мин	Х:18 З:18
14	Скорость подачи при резке	мм/мин	1-15000
15	Крутящий момент двигателя X/Z	НМ	15/15 (X-направление с тормозом сцеплением)
16	Мощность двигателя шпинделя	КВТ	11
17	Технические характеристики силовой револьверной головки		TCSDY80H-12T-330 (Ремень ГРМ)
18	Револьверный держатель инструмента		БМТ55
19	Перемещение по оси Y		±45
20	Револьверные патроны с электроприводом	миллиметр	(ЭР20)
21	Размер корпуса токарного инструмента	миллиметр	25´25
22	Максимальный диаметр расточного инструмента	миллиметр	Æ32
23	Диаметр втулки	миллиметр	70
24	Ход втулки	миллиметр	80
25	Конус втулки задней бабки		Мос 5#
26	Максимальный ход задней бабки	миллиметр	450
27	Общая мощность	КВА	24
28	Емкость бака для режущей воды	L	90
29	Размеры (Д×Ш×В)	миллиметр	270020002100
30	Вес всей машины	КГ	3400

Основные конструктивные особенности станка:

1. Эта серия станков является основным экспортным продуктом FULUCNC, весь станок имеет компактную структуру, красивый внешний вид, большой крутящий момент шпинделя, высокую жесткость, стабильную и надежную работу, а также отличное сохранение точности.

2. Примите интегрированную наклонную конструкцию станины под углом 30 °, оснащенную высокоточной линейной роликовой направляющей с предварительным натягом Тайваня, точность позиционирования станка высокая, удаление стружки плавное, и он подходит для высокоскоростной и высокоточной обработки.

3. Шпиндель с высокоточной подшипниковой группой шпинделя и прецизионной сборкой и испытанием динамической балансировки используется для обеспечения высокой точности, низкого уровня шума и высокой жесткости.

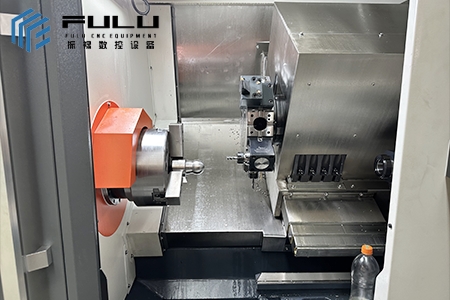

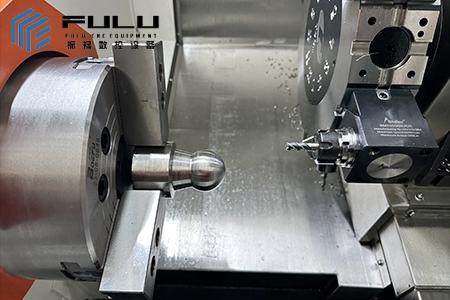

4. Выбран метод револьверной головки, скорость смены инструмента высокая, а точность позиционирования высокая.

5. Серводвигатель напрямую соединен с ходовым винтом через упругую муфту с большим крутящим моментом и низкой инерцией в направлениях X и Z, что обеспечивает точность позиционирования и точность повторного позиционирования.

6. Используйте усовершенствованное централизованное автоматическое смазывающее устройство, регулярную и количественную автоматическую прерывистую смазку, стабильную и надежную работу.

7. Установите бытовой гидравлический патрон.

8. Гидравлическая задняя бабка регулируется и блокируется вручную, а гидравлический поршень обрабатывается путем прессования заготовки.

Настройте устройство:

имя	Технические характеристики и модели	количество	клеймо	Происхождение
Система управления	GSK988T	1 комплект	Широкий	Домашний
Шпиндельный узел	Φ200	1 комплект	Дабл Стронг/Хайна	Домашний
Подшипники ходового винта	25ТАК62	1 комплект	NSK или KoYo	Япония
Силовая турель	12 станций (BMT55)	1 комплект	Чэн Синь	Тайвань
Приводные резцедержатели	ЭР20	2 шт
Приводные резцедержатели	ЭР16	2 шт
Двигатель шпинделя и привод	Сервопривод главного двигателя (11 кВт)	1 комплект	Широкий	Домашний
Роликовые направляющие X/Z	35/35	1 комплект	Шанхай Инь/Иньтай	Тайвань
Шарико-винтовые пары X/Z	3210/4010	1 комплект	Шанхай Инь/Иньтай	Тайвань
Автоматическое смазывающее устройство		1 комплект	Хурун/Хэдзин	Домашний
Гидравлическая станция	2,2 кВт	1 комплект	Благословенный	Домашний
Гидравлические патроны	10 дюймов	1 комплект	Благословение	Домашний
Цилиндров	10 дюймов	1 комплект	Благословение	Домашний
Насосы охлаждения	370 Вт	1 комплект	Горы	Домашний
Гидравлическая задняя часть		1 комплект	Пруитт	Домашний
