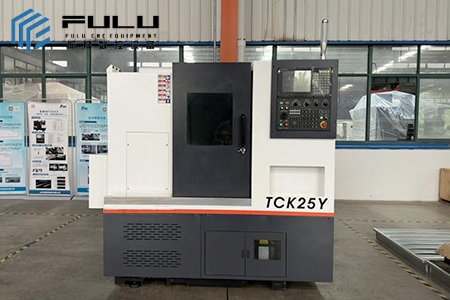

TCK25Y токарно-фрезерный токарный станок с ЧПУ

Сфера применения

Максимальный диаметр поворота на станине: Φ510 мм

Максимальная длина реза: 235 мм

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

проект			единица	спецификация	замечание
Максимальный диаметр поворота на кровати			миллиметр	Φ510
Максимальная длина реза			миллиметр	235
Максимальный диаметр реза			миллиметр	Класс диска Φ250, класс вала Φ150	Горизонтальная 12-позиционная приводная револьверная головка
Максимальный диаметр поворота на горке			миллиметр	Φ250
Тип и код конца шпинделя				А2-5
Диаметр отверстия шпинделя			миллиметр	Φ56
Максимальный диаметр проходного стержня			миллиметр	Φ44	Доступны полые патроны
Навеска грифа	Диапазон скоростей вращения шпинделя/ Максимальный выходной крутящий момент шпинделя		об/мин/Н·м	50~4500/107
Главный двигатель Выходная мощность	30 минут/непрерывно		Квт	5.5/7.5	ZJY208A-5.5 утра
Стандартный патрон	Диаметр патрона		дюйм	6²
Скорость быстрого перемещения по оси X			м/мин	24	Прокатные рельсы
Скорость быстрого перемещения по оси Z			м/мин	30	Прокатные рельсы
Скорость быстрого перемещения по оси Y			м/мин	24	Прокатные рельсы
Перемещение по оси X			миллиметр	135
Перемещение по оси Y			миллиметр	60(±30)
Перемещение по оси Z			миллиметр	370
Стандартная форма револьверной головки				Горизонтальные 12 станций	Силовая турель BMT40
Размер инструмента		Технические характеристики патрона		ЭР20
		Внешний круглый нож	миллиметр	20×20
		Диаметр расточной оправки	миллиметр	Ф25/Ф20
Соотношение держателя инструмента к силовой головке				Прямое подключение 1:1
Можно ли выбрать режущую головку поблизости				быть
Вес машины		Общий вес	кг	3000
Максимальная несущая способность		Панели	кг	100 (включая патрон и другие принадлежности для станков)
Максимальная несущая способность		Детали вала	кг	250 (включая принадлежности для станков, такие как патроны)
Форма машины		Длина× ширина × высота	миллиметр	1430×1025×1470	Транспортер для стружки в комплект не входит

Описание товара:

1. Эта серия станков является продуктом компании FULUCNC. Станок имеет компактную конструкцию, красивый внешний вид, большой крутящий момент шпинделя, высокую жесткость, стабильную и надежную работу, а также отличное сохранение точности.

2. Используйте интегрированную наклонную конструкцию кровати под углом 30 ° или 45 °, оснащенную высокоточной предварительно нагруженной линейной роликовой направляющей Тайваня. Станок обладает высокой точностью позиционирования и плавным удалением стружки, что подходит для высокоскоростной и высокоточной обработки.

3. Высокоточный шпиндельный узел и передняя бабка точно собраны, а контршпиндель точно собран с помощью высокоточного электрического шпинделя и контршпиндельной коробки.

Стандартные аксессуары:

Название комплекта	Технические характеристики и модели	Изготовитель	Замечания
Числовая система управления	Система GSK988	Домашний	ЧПУ в Гуанчжоу
Главный двигатель	ZJY208A-5.5 утра	Домашний	ЧПУ в Гуанчжоу
Мотор по оси X (с тормозами)	130СЖТ-МЗ100Д	Домашний	ЧПУ в Гуанчжоу
Мотор по оси Z	130СЖТ-М100Д	Домашний	ЧПУ в Гуанчжоу
Двигатель оси Y (с тормозами)	130СЖТ-МЗ075Д	Домашний	ЧПУ в Гуанчжоу
Шарико-винтовые пары оси X	φ32×12-635	импорт	Hiwin (Тайвань)
Шарико-винтовые пары по оси Z	φ32×12-1542	импорт	Hiwin (Тайвань)
Направляющие по оси X	Шарики 35 калибра	импорт	Hiwin (Тайвань)
Направляющие по оси Z	Шарики 35 калибра	импорт	Hiwin (Тайвань)
Подшипники ходового винта оси X	25Х62Х15	импорт	NSK/NTN (Япония)
Подшипники ходового винта оси Z	25Х62Х15	импорт	NSK/NTN (Япония)
Гидравлические патроны	6-дюймовый полый	Домашний	Бедфорд/Коптский
Держатель для ножей	Горизонтальная 12-позиционная сервореневая головка по оси Y	импорт	Баовэй / Саньва
Транспортер для охлаждения стружки	Правый цепной транспортер стружки	Домашний
Цена	Налог включен, включая упаковку, включая стоимость доставки в близлежащие порты		163000

Входящие в комплект аксессуары:

порядковый номер	Имя вложения	Характеристики модели	количество	замечание
1	Рог для ног		1 комплект
2	Токарная обработка картриджей	Цилиндрический блок для прессования ножей 20X20	4 комплекта
		Лицевой картридж 20X20	1 шт
		Расточный патрон φ25	3 шт
		Втулка для ножа F20	По 1
3	Транспортер для охлаждения стружки	Правый цепной транспортер стружки	1 комплект	(Дополнительный)
4	Тележка для лома		1 комплект
