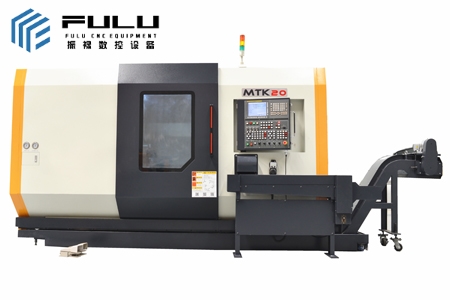

Токарно-фрезерный центр с ЧПУ MTK20

Сфера применения

Максимальная длина обработки: 750 мм

Максимальный диаметр обработки: Φ250 мм

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

Количество шпинделей 2
Количество держателей для ножей 2
Диаметр патрона Φ210 мм
Количество станций держателя инструмента 16×2
Максимальная скорость вращения шпинделя/контршпинделя 5000 об/мин
Максимальная скорость силовой головки револьверной головки 6000 об/мин
Мощность двигателя шпинделя 18,5 / 22 кВт (30 минут)
Мощность контршпиндельного двигателя 11 / 15 кВт (30 минут)
Максимальный диаметр обработки Φ250 мм
Максимальная длина обработки 750 мм
Быстрая скорость перемещения по оси X1/X2/X3 30 м/мин
Скорость быстрого перемещения по оси Y1/Y2 20 м/мин
Z1 / Z2 / Z3 ось со скоростной скоростью поворота 40 м/мин
Перемещение по оси X1/X2/X3 210/210/100 мм
Перемещение по оси Y1/Y2 100/100 мм
Перемещение по осям Z1/Z2/Z3 800/800/800 мм
Мощность двигателя X1/X2/X3 2,2/2,2/2,7 кВт
Мощность двигателя Y1/Y2 2,5/2,5 кВт
Мощность двигателя Z1/Z2/Z3 4,5/4,5/4,5 кВт
вес 8500кг

Введение продукта:

Станок использует двойной шпиндель и двойную револьверную головку в рядной компоновке, которая может осуществлять синхронную резку двойного шпинделя и двойной револьверной головки, станок имеет функцию двойной оси Y и функцию двойной оси C и оснащен силовой револьверной головкой BMT для завершения мощного фрезерования заготовки, а с помощью двухсторонней подачи X, Z контршпинделя может быть реализована перекрывающаяся обработка двойного шпинделя и двойной револьверной головки;

Эта серия токарных и фрезерных центров имеет высокую степень компаундирования, что гарантирует, что все или большинство процессов сложных заготовок могут быть выполнены за один зажим, и особенно подходят для обработки сложных заготовок.

Он подходит для аэрокосмических транспортных средств, пресс-форм и других отраслей промышленности.
