Максимальный диаметр вращения: φ1600 мм
Максимальный диаметр поворота: φ1600 мм
Технические параметры:
| проект | параметр | |
| Диапазон обработки | Диаметр стола, мм (дюймы) | φ1250(49.212)(опционально φ1400(55.118)) |
| Максимальный диаметр поворота, мм (дюймы) | φ1600(62.992) | |
| Максимальный диаметр поворота, мм (дюймы) | φ1600(62.992) | |
| Максимальная рабочая длина, мм (дюймы) | 1200(47.244) | |
| Максимальная эксплуатационная масса, кг (фунты) | 8000(17640) | |
| верстак | Скорость стола об/мин (об/мин) | 2~320 |
| Таблица Максимальный крутящий момент, Нм (фут-фунт) | 10630(7839.233) | |
| Мощность главного двигателя (30 минут непрерывно) кВт (л.с.) | 37(50.32)/45(61.2)(α40) | |
| Кормить | Пройденное расстояниеX, мм(дюймы) | 1045(41.141) |
| Расстояние подъема балки (мм(дюймы) | 800(31.496) | |
| Расстояние перемещения по оси Z (дюймы) | 900(35.433) | |
| Скорость подъема балки, мм/мин (IPM) | 2400(94.48) | |
| Скорость быстрого перемещения по оси X/Z мм/мин (изобр./мин) | 10(393.7)/10(393.7) | |
| Крутящий момент серводвигателя (X/Z) Нм (фут-бл) | 30(22.123)/22(16.224) | |
| Мощность серводвигателя (X/Z) кВт(л.с.) | 7.0(9.52)/4.0(5.44) | |
| Диаметр шарико-винтовой пары X/Z мм | Φ63 /Φ50 | |
| Нож | Количество положений ножа | 4 шт |
| Размер инструмента (токарный/расточный) мм | 40Х40 | |
| другой | Электропитание, кВА | 75 |
| Размеры (Д×М×В) мм (дюймы) | 4850 (19.1) X4800 (189) X5100 (200.8) (без конвейера для стружки) | |
| Общий вес (IBS) кг | 24000(52920) |
Введение продукта:

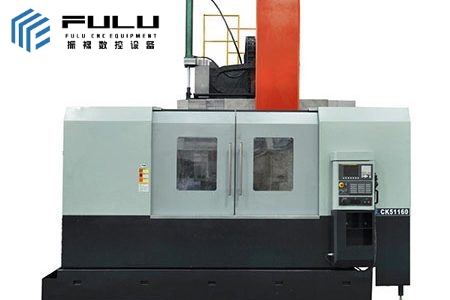

CK51160 Вертикальный токарный станок с ЧПУ представляет собой вертикальный токарный станок с ЧПУ с основной конструкцией в качестве основания и одноколонной структурой, использующей рабочий стол, движущуюся балку, Т-образный плунжер и четырехпозиционную конструкцию электрического держателя инструмента, который представляет собой полнофункциональный вертикальный токарный станок с ЧПУ с высокой жесткостью, высоким крутящим моментом и отличным сохранением точности, который можно использовать для токарной обработки различных внутренних и внешних цилиндрических поверхностей, конических поверхностей, дуговых поверхностей, метрической и дюймовой резьбы и т. Д., Особенно подходит для обработки больших и средних дисковых втулок, крышек и других деталей.
