Максимальный диаметр вращения: Φ1250 мм
Максимальный диаметр поворота: Φ1100 мм
Технические параметры:
| описание | единица | спецификация | |

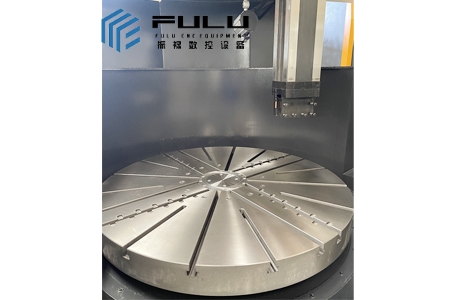

| Диапазон обработки | Диаметр стола | Миллиметры (дюймы) | 1000(39.370) |
| Максимальный диаметр поворота | Миллиметры (дюймы) | Φ1250(49.212) | |
| Максимальный диаметр поворота | Миллиметры (дюймы) | Φ1100(43.307) | |
| Максимальная длина заготовки | Миллиметры (дюймы) | 900(35.433) | |
| Максимальный вес заготовки | Килограмм (IMB) | 4000(8820) | |
| верстак | Скорость стола | Оборотов в минуту (об/мин) | 15~150 |
| Таблица максимального крутящего момента | Нм (фут-фунты) | 1500(1106) | |
| Мощность главного двигателя | Киловатт (pH) | 15(20.4) (Дженерал Мотор) | |
| Кормить | Расстояние перемещения по оси X | Миллиметры (дюймы) | 650(25.590) |
| Расстояние перемещения ползуна по оси Z | Миллиметры (дюймы) | 900(35.433) | |
| Высокая скорость движения X/Z | мм/мин | 10(393.7)/10(393.7) | |
| Крутящий момент серводвигателя X/Z | Нм (фут-фунты) | 23(16.961)/23(16.961) | |
| Мощность серводвигателя X/Z | кВт (л.с.) | 4.0(5.44)/4.0(5.44) | |
| Диаметр шарико-винтовой пары X/Z | миллиметр | Φ50 /Φ50 | |
| Нож | Количество положений ножа | 2 | |
| Размер инструмента | миллиметр | 32×32 | |
| другой | электропитание | Ква | 25 |
| Размеры (Д×Ш×В) | Миллиметры (дюймы) | 2420(95.2)×2081(81.9)×3535(139.2) | |
| Общий вес | Килограмм (ЛКМ) | 10000(22050) | |
Введение продукта:

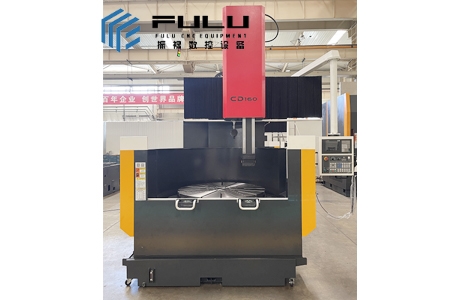

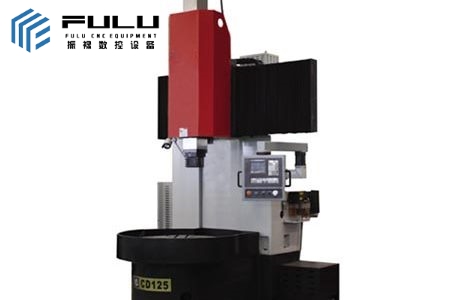

Основная конструкция представляет собой основание, одноколонную конструкцию вертикального токарного станка с ЧПУ, с использованием верстака, фиксированной балки, квадратного плунжера, конструкции одного держателя инструмента, оснащенного простой защитой и охлаждающим устройством, представляет собой вертикальный токарный станок с ЧПУ высокой жесткости, экономичный экономичный вертикальный токарный станок с ЧПУ, может токарить различные внутренние и внешние цилиндрические поверхности, коническую поверхность, дуговую поверхность и другую обработку.
Функции:
1) Основание, колонна и балка изготовлены из высокопрочного чугуна, который обладает хорошей амортизацией; Закаленные направляющие с большим пролетом, а также склеивание, процесс скребка, хорошая износостойкость, низкое сопротивление трению, долгосрочное сохранение точности.
2) Симметричная конструкция коробчатого типа, высокая жесткость, может выдерживать большой крутящий момент и тяжелую резку.
3) Плунжер имеет квадратную структуру, с высокой жесткостью, небольшой деформацией и хорошей точностью.
4) Неподвижная балка, хорошая жесткость и высокая точность.
5) Конструкция с одним держателем инструмента, хорошая жесткость, стабильная и надежная точность.
6) Централизованная панель управления станком делает работу более удобной и быстрой.
7) Простая защита, низкая стоимость и высокая стоимость
