токарный станок с ЧПУ с плоской кроватью

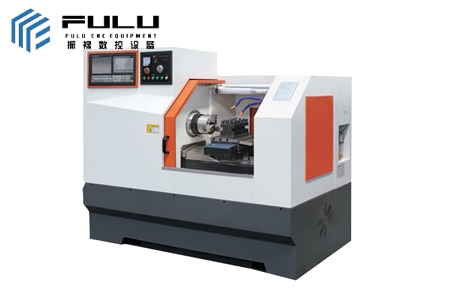

H36 плоский токарный станок с ЧПУ

Сфера применения

Максимальный диаметр поворота станины: Φ360 мм

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

спецификация	единица	Н36
Максимальный диаметр поворота на кровати	миллиметр	φ360
Максимальная длина заготовки	миллиметр	220 (патрон)
Максимальный диаметр поворота на каретке	миллиметр	φ110
Конус отверстия в передней части шпинделя		Нестандартный MT5#
Диаметр отверстия шпинделя	миллиметр	φ48
Частота вращения шпинделя	Скорость вращения	2000
Стержень/труба Максимальный диаметр сквозного отверстия	миллиметр	φ40
Мощность главного двигателя	Квт	Главный серводвигатель мощностью 3,7 кВт
Скорость быстрого перемещения по оси X	м/мин	15 (сервопривод)
Скорость быстрого перемещения по оси Z	м/мин	15 (сервопривод)
Мотор по оси Z	Коровий рис	Серводвигатель GSK 4 Нм
Мотор по оси X	Коровий рис	Серводвигатель GSK 4 Нм
Минимальная единица настройки для оси X	миллиметр	0.001
Минимальная единица настройки для оси Z	миллиметр	0.001
Перемещение по оси X	миллиметр	340
Перемещение по оси Z	миллиметр	250
Рельсовая форма		Железная дорога Тайваньской линии
Форма держателя ножа		Держатель для ножей
Вес машины	кг	1500
Габариты машины (Д×Ш×В)	миллиметр	2000×1400×1580 гг.

Описание продукта Этот
станок в основном используется для обработки различных валов и деталей дисков и может обтачивать внутренние и внешние поверхности различных резьб, дуг, конусов и вращающихся тел, а также может удовлетворить требования к скорости высокоскоростной резки черных и неметаллических материалов. Железистый. Он подходит для эффективной, масштабной и высокоточной обработки вращающихся деталей в автомобилях, мотоциклах, электронике, аэрокосмической, военной и других отраслях промышленности.

Особенности 1. Машина отличается мехатронным дизайном, красивым внешним видом, разумной структурой, низким уровнем шума и высокой точностью позиционирования. Универсальность и простота в эксплуатации. Он может автоматически выполнять нарезание резьбы на внутренних и внешних кругах, канавках, торцах, сферических поверхностях и различных внешних и дюймовых цилиндрах и конусах различных частей токарной обработки.
2. Программирование системы ЧПУ основано на международном коде ISO, ручном вводе с клавиатуры и оснащено коммуникационным интерфейсом RS232 с защитой от отключения питания и различными функциями самодиагностики.
3. Шпиндельная система обладает хорошей жесткостью. Преобразование частоты шпинделя, бесступенчатая регулировка скорости. Отверстие шпинделя большое, а дополнительные аксессуары в комплекте. Он подходит для сложных деталей различной формы, длинных валов, дисковых деталей и т.д.
4. Шпиндельная система обладает хорошей жесткостью. Преобразование частоты шпинделя, бесступенчатая регулировка скорости. Отверстие шпинделя большое, а дополнительные аксессуары в комплекте. Он подходит для сложных деталей различной формы, длинных валов, дисковых деталей и т.д.
5. Вертикальный и горизонтальный ход инструмента станка приводится в движение серводвигателем и приводится в движение прецизионной шарико-винтовой парой.
6. Жесткость конструкции и жесткость передачи станка выше, чем у обычных токарных станков, а коэффициент использования мощности высок, что подходит для высокоточной и высокоскоростной резки.
7. Держатель инструмента имеет ряд держателей инструмента, что удобно для резки и не требует замены инструмента.

Стандартное оборудование:
1. Литье в песчаные формы
смолы 2. Собранный шпиндель (опционально шпиндельный блок)
3. Тайваньский линейный скользящий стол
4. Пружинный патрон + кольцевой пневматический зажим (опционально гидравлический патрон и патрон)
5. Оснащен системой
Guangshu 980TC3 6.X, Серводвигатель Z-направления использует большое количество серводвигателей с подачей ЧПУ
7. Оснащен главным серводвигателем
мощностью 3,7 кВт 8. Муфта цвета сливы
9. Защита
направляющей из нержавеющей стали 10. Бытовая электрическая система смазки (включая автоматический насос смазки)
11. Каждая машина оснащена 4 рядами держателей инструмента
