Максимальный диаметр поворота на станине: 360-500 мм
| спецификация | единица | CK6136Q | CK6140Q | CK6150Q |
| Максимальный диаметр поворота на кровати | миллиметр | 360 | 400 | 500 |
| Максимальный диаметр поворота на поперечной горке | миллиметр | 190 | 210 | 280 |
| Ширина рельса | миллиметр | 360 | 360 | 360 |
| Максимальная длина заготовки | миллиметр | 650/850 | 1350 | 1850 год |
| Диаметр отверстия шпинделя | миллиметр | 52 (Опционально: 82) | 52 (Опционально: 82) | 52 (Опционально: 82) |
| Конус отверстия шпинделя | – | С6/С8 | С6/С8 | С6/С8 |
| Количество ступеней частоты вращения шпинделя | – | 2-ступенчатая ручная (опционально: бесступенчатая) | 2-ступенчатая ручная ( опционально: бесступенчатая) |
2-уровневое руководство (опционально: без шага) |
| Диапазон скоростей вращения шпинделя | Скорость вращения | 100-500-1800 | 100-500-1800 | 100-500-1800 |
| Турель/револьверная головка | – | 4-позиционная электрическая револьверная головка | 4-позиционная электрическая револьверная головка | 4-позиционная электрическая револьверная головка |
| Размер инструмента | миллиметр | 20×20×20/25×25 | 20×20 | 25×25 |
| Перемещение по оси X | миллиметр | 250 | 250 | 250 |
| Перемещение по оси Z | миллиметр | 750/1000 | 1500 | 2000 |
| Скорость быстрого перемещения по оси X | мм/мин | 6000 | 6000 | 6000 |
| Скорость быстрого перемещения по оси Z | мм/мин | 8000 | 8000 | 8000 |
| Диаметр втулки задней бабки | миллиметр | 65 | 65 | 75 |
| Конус втулки задней бабки | – | МТ5 | МТ5 | МТ5 |
| Ход втулки задней бабки | миллиметр | 130 | 130 | 130 |
| Мощность двигателя шпинделя | Квт | 5.5 | 5.5 | 7.5 |
| Вес 750 мм | кг | 1600/1700/1800 | 1700 | 1800 |
| Вес 1000 мм | кг | 2000 | 2100 | 2200 |
| Вес 1500 мм | кг | 2300 | 2400 | 2500 |
| Вес 2000 мм | кг | 2800 | 2900 | 3000 |
| Размер 750 мм | миллиметр | 2060*1200*1500 | 2060*1200*1500 | 2060*1200*1500 |
| Размер 1000 мм | миллиметр | 2310*1200*1500 | 2310*1200*1500 | 2310*1200*1500 |
| Размер 1500 мм | миллиметр | 2810*1200*1500 | 2810*1200*1500 | 2810*1200*1500 |
| Размер 2000 мм | миллиметр | 3210*1200*1500 | 3210*1200*1500 | 3210*1200*1500 |

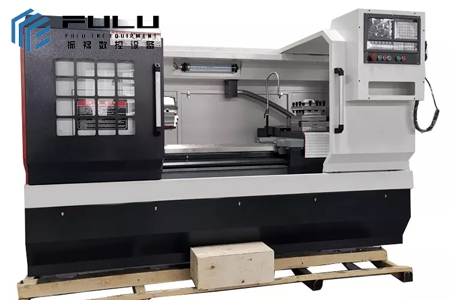

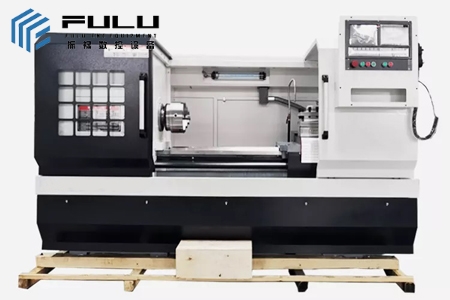

Описание продукта Станки
серии CK имеют компактную конструкцию, красивый внешний вид, большой крутящий момент шпинделя, высокую жесткость, стабильную и надежную работу, а также хорошую точность обслуживания. Эта серия станков может автоматически обрабатывать внутренние и внешние цилиндрические поверхности, конические поверхности, дуговые поверхности, торцевые поверхности и т. Д., А также может обрабатывать метрические, британские и другие стандартные однопоточные и многопоточные системы.
Особенности
1. Высокая прочность, широкая рама, подходит для тяжелой резки

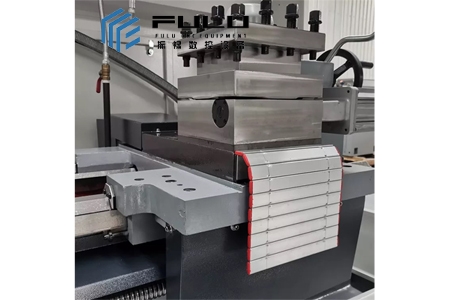

2. Четырехпозиционная электрическая револьверная головка
3. Бесступенчатое регулирование
скорости преобразования частоты 4. Стандартная конфигурация: ручная; Опция: гидравлический патрон
Использование
данного станка подходит для обработки всех видов валов малого и среднего размера и пластинчатых заготовок, а также может обтачивать внутренние и наружные поверхности различных резьб, дуг, конусов и вращающихся тел. Эта машина широко используется в электроприборах, инструментах, автомобилях, мотоциклах, подшипниках и т. Д.
Стандартные аксессуары:
1. Система
охлаждения 2. Система

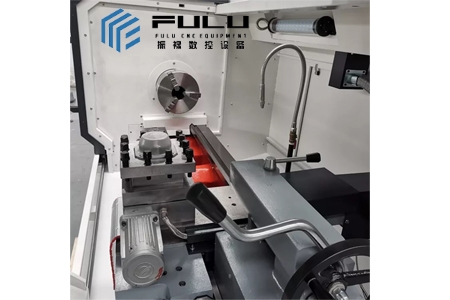

смазки 3. Ручной трехкулачковый патрон
4. Четырехпозиционная электрическая револьверная головка
5. Ручная задняя бабка
6. Ящик
для инструментов 7. Система ЧПУ GSK
Дополнительные аксессуары:
1. Автоматическое устройство
подачи длинной прутковой заготовки 2. Конвейер стружки
3. Гидравлический патрон
4. Электрическая шестипозиционная револьверная головка
5. Система управления Siemens / Fanuc
