Автомобильные, аэрокосмические, военные внутренние и наружные цилиндры, конусы, изогнутые поверхности, резьба
| проект | единица | Спецификации | |||
| БК3731 | БК3751 | ||||
| обработка | Максимальный диаметр поворота станины | миллиметр | Φ550(21.653) | Φ550(21.653) | |
| диапазон | Максимальная длина поворота | миллиметр | 310(12.204) | 510(20.78) | |
| Максимальный диаметр поворота | миллиметр | Φ370(14.566) | Φ370(14.566) | ||
| Максимальный диаметр поворота на горке | миллиметр | Φ330(12.992) | Φ330(12.992) | ||
| Диаметр гидравлического патрона | в | 8 | 8 | ||
| веретено | Тип шпиндельной головки | ГБ5900.1 | А2-6 | А2-6 | |
| Технические характеристики конического отверстия шпинделя | 1:20 | 1:20 | |||
| Диаметр отверстия шпинделя | миллиметр | Φ66(2.598) | Φ66(2.598) | ||
| Диаметр подшипника шпинделя (передний/задний) | миллиметр | Φ100(3.937)/Φ90(3.543) | Φ100(3.937)/Φ90(3.543) | ||
| Частота вращения шпинделя | об/мин | 50~4500 | 50~4500 | ||
| Мощность главного двигателя (непрерывная/30 мин) | Квт | 11(14.96)/15(204) | 11(14.96)/15(204) | ||
| Задняя бабка | Ход задней бабки | миллиметр | 150 | Сопоставление | 350 |
| Ход втулки | миллиметр | 80 | / | ||
| Конус наконечника | MT No. | 4# | 5# | ||
| Оседлать кровать | Угол наклона | ГРАД | 30° | 30° | |
| Расстояние в пути X/Z | миллиметр | 210(8.267)/350(13.779) | 210(8.267)/550(21.653) | ||
| Высокая скорость движения X/Z | м/мин | 30(1181) | 30(1181) | ||
| Крутящий момент серводвигателя X/Z | Н.м. | 10(7.374)/15(11.061) | 10(7.374)/15(11.061) | ||
| Диаметр шарико-винтовой пары X/Z | миллиметр | Φ32 | Φ32 | ||
| Нож | Количество положений ножа | 8 | 8 | ||
| Размер инструмента (токарный/расточный) | миллиметр | 25×25/Φ40 | 25×25/Φ40 | ||
| другой | электропитание | Ква | 23 | 23 | |
| Объемная длина× ширина × высота | миллиметр | 1866(73.5)X2226(87.6)X1661(63.4) | 2200(86.62)X2226(87.6)X1661(63.4) | ||
| (Транспортер для стружки в комплект не входит) | |||||
| Общий вес | кг | 4100(9041) | 4400(9702) | ||

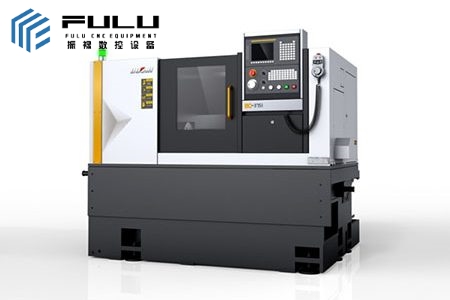

Токарный станок с ЧПУ серии BC37, эта серия станков использует встроенную плоскую платформу, наклонную на 30 ° конструкцию седла станины, компактную структуру, большой диаметр вращения, малую занимаемую площадь; Режущая головка большая, а интерференция инструмента небольшая. Оснащенный отечественной системой ЧПУ, он может обрабатывать внутренние и внешние цилиндрические, конические и дуговые поверхности; Сверление, расширение и развертывание различных резьб и отверстий
