Применяется для высокоскоростной и высокоточной обработки резины и конструкционных пластиков
| Диапазон обработки | проект | единица | CK7520CM | СК40М | СК50М |
| Максимальный диаметр поворота на кровати | мм (дюймы) | Φ500 (19.685) |
Φ400 (15,748) |
Φ500 (19.685) |
|
| Максимальный диаметр поворота на седле | мм (дюймы) | 240 (9,449) |
Φ260 (10.236) |
Φ320 (12.598) |
|
| Максимальный диаметр поворота | мм (дюймы) | Φ280 (Стандартный инструмент) / Φ330 (Специальный инструмент) (Φ11.024 / Φ12.992) |
Φ250(Стандартный инструмент) (Φ9.843) |
Φ280(Стандартный инструмент) (Φ11.024) |
|
| веретено | Тип шпиндельной головки | А2-6 (ГБ5900.1) | А2-5 (ГБ5900.1) | А2-6 (ГБ5900.1) | |
| Технические характеристики конического отверстия шпинделя | мм (дюймы) | φ62 (2.441) |
Φ57 (2,244) |
φ62 (2.441) |
|
| Диаметр подшипника шпинделя (передний/задний) | мм (дюймы) | Φ100/Φ90 (3,937/3,543) |
Φ90/Φ80 (3.543/3.150) |
90/100 (3,543/3,937) |
|
| Частота вращения шпинделя | об/мин | 40-4000 | 70-3000 | 60-2250 | |
| Мощность главного двигателя (непрерывная/30 мин) | кВт (л.с.) |
11/15 (15/20,4) |
7,5 (10,2) |
15 (20,4) |
|
| Угол наклона | ГРАД | 45° | 45° | 45° | |
| Расстояние в пути X/Z | мм (дюймы) | 210/550 (8.268/21.654) |
165/410 (6.496/16.142) |
210/550 (8.268/21.654) |
|
| Высокая скорость движения X/Z | м/мин (изобр./мин) |
24/24 (945/945) |
16/12 (472/630) |
16/12 (472/630) |
|
| Крутящий момент серводвигателя X/Z | Нм | 12/22 | 11/20 (Fanuc OI-TF5) |
11/20 (Fanuc-TF5) |
|
| Диаметр шарико-винтовой пары X/Z | миллиметр | Φ32/Φ40 | Φ28/Φ40 | Φ28/Φ40 | |
| Нож | Количество положений ножа | 8 | 8 | 8 | |
| Размер инструмента (токарный/расточный) | миллиметр | 20×20/Φ32 | 20×20/Φ32 | 25×25/Φ40 | |
| Стружколом | Мощность двигателя | кВт (л.с.) | 0.25(0.34) | 0.25(0.34) | 0.25(0.34) |
| Всасывающее устройство для стружки | Мощность двигателя | кВт (л.с.) | 5.5(7.48) | 5.5(7.48) | 5.5(7.48) |
| Объем поглощения стружки | L | 400 | 400 | 400 | |
| другой |
Габариты машины (Д×Ш×В)
(Транспортер для стружки в комплект не входит) |
мм (дюймы) | 2860×1830×2020 (112.6×72×79.5 ) |
2370×1670×1970 (93.3×65.7×77.6) |
2860×1830×2020 (112.6×72×79.5 ) |
| Общий вес (нетто) | Кг (фунты) |
5000 | 3500(7717) | 5000(11,025) |
представлять

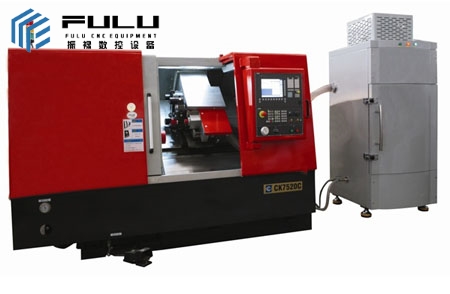

Эта серия станков специально разработана для резки специальных материалов, таких как резина и конструкционные пластики. Основной корпус станка имеет высокопрочную чугунную конструкцию, а ключевые компоненты используют анализ методом конечных элементов, что обеспечивает высокую жесткость всего станка и хорошую стабильность высокоскоростной обработки. В станке используется сервошпиндель, а две оси являются линейными направляющими, что повышает точность обработки и производительность высокоскоростной подачи, а также сокращает вспомогательное время. В конструкции станка уделено внимание функциям защиты окружающей среды, а наклонная конструкция станины и система охлаждения позволяют быстро отводить тепло, выделяемое в процессе резки; Чипы можно использовать для быстрого и автоматического восстановления чипов.
Этот станок особенно подходит для высокоскоростной и высокоточной обработки резины и конструкционных пластиков.
Конструкция станка новая, панель проста в эксплуатации, общая защита уплотнения, а эффект от трех утечек особенно очевиден. В сочетании с высокой мощностью, высокой точностью и высокой производительностью.
Эксплуатационные характеристики станков 1. Импортные или отечественные высококачественные прецизионные подшипники шпинделя, подшипники шпинделя высокой жесткости и высокой точности.
2. Компоновка, смазка консистентной смазкой, клиноременная передача и плавная работа шпинделя.
3. Высокопрочная чугунная станина по всему корпусу обладает хорошей вибрацией и термической стабильностью, снижает вибрацию и повышает жесткость, долговечность и точность обработки станка.
4. Используется импортная или отечественная высокотехнологичная система ЧПУ, а в электрическом шкафу используется устройство контроля температуры и централизованная панель управления станком.
5. Высокая скорость подачи и высокая точность.
6. Режущая головка специального механизма используется для удовлетворения различных требований к резке.
7. Стружкорезка используется для того, чтобы сделать восстановление стружки автоматическим и удобным.
