Горизонтальная ленточная пила

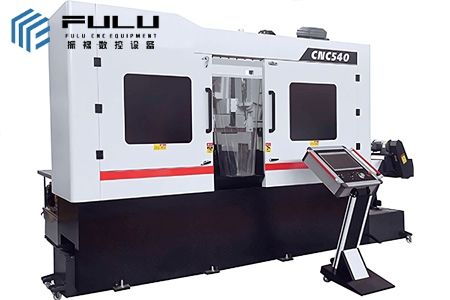

Интеллектуальный высокоскоростной горизонтальный ленточнопильный станок CNC540

Сфера применения

Спецификация полотна ленточной пилы: 54×1.6×7620мм

Скорость линии полотна ленточной пилы: 25-120

Технические параметры ПрезентацияОборудованиеПолучение предложений

порядковый номер	Название проекта	единица	Технические параметры, технические характеристики	замечание
1	Диапазон резки	миллиметр	●540 ■540×540
2	Технические характеристики полотна ленточной пилы	миллиметр	54×1.6×7620
3	Скорость линии ленточного пильного полотна	м/мин	25-120
4	Скорость подачи полотна ленточной пилы	мм/мин	0-500	Интеллектуальное переключение передач
5	Входная мощность машины		A.C380V, 50 Гц
6	Мощность главного двигателя	Квт	15	Преобразование частоты
7	Мощность гидравлического двигателя	Квт	5.5
8	Мощность охлаждающего насоса	Квт	0.55
9	Высота стола	миллиметр	820
10	Минимальный размер зажима	миллиметр	50
11	Вертикальность торцевой поверхности	миллиметр	0.2/100
12	Объем гидравлического бокса	L	140
13	Объем холодильной камеры	L	280
14	Способ кормления		Сервоподача
15	Максимальный ход одного подающего цилиндра	миллиметр	700
16	Воспроизводимая точность подачи	миллиметр	±0,2
17	Минимальная длина хвоста	миллиметр	50
18	Режим основного привода		Коробка передач с редуктором
19	Метод зажима		Гидравлический зажим
20	Метод натяжения ленты		Гидравлическое натяжение
21	Метод очистки от опилок		Активные проволочные щетки
22	Форма топливного бака		Независимость от внешних факторов
23	Режим управления		Управление ПЛК + сенсорный экран, управление кнопками
24	Вес машины	кг	≥7000
25	Размеры узла сети	миллиметр	2400×5020×2550	Длина× ширина × высота

ИНФОРМАЦИЯ О
ПРОДУКТЕ Этот станок в основном используется для пакетной резки мелких и средних прутков, труб и профилей и может быть адаптирован для распиловки различных черных металлов. Он обладает такими характеристиками, как высокая эффективность резки, энергосбережение, узкий режущий паз, энергосбережение и экономия материала, а также простота в эксплуатации.

Этот станок имеет портальную структуру, гидравлическую автоматическую подачу, длину и время подачи можно установить и отобразить на сенсорном экране, что повышает эффективность и точность пиления, а также является идеальным оборудованием для пакетной резки. Целевой аудиторией являются клиенты высокого класса, которым требуется более высокое качество оборудования.

Особенности ● Сервосистема используется для управления скоростью подачи пильного диска, а нагрузка на пильное полотно считывается в режиме реального времени через связь с ПЛК через инвертор. При распиловке круглых брусков, пустых труб и профилей нагрузка на пильное полотно будет разной в разных положениях реза; Шаговая система подачи автоматически регулирует скорость подачи в соответствии с нагрузкой в реальном времени, чтобы обеспечить стабильную нагрузку на лезвие на оптимальном уровне, тем самым повышая эффективность пиления и срок службы лезвия. Система регулировки шаговой скорости управляется ПЛК, а кривая регулировки скорости автоматически подбирается в соответствии с различными формами заготовок и различными материалами заготовок.

● Если скорость подачи пильного диска постоянно меняется в процессе пиления, линейная скорость пильного диска будет автоматически регулироваться в соответствии с установленной линейной скоростью. Скорость подачи увеличивается, а линейная скорость увеличивается, что может увеличить эффект удаления стружки и снизить шум при пилении; Когда скорость подачи замедляется, линейная скорость пильного диска уменьшается, чтобы улучшить режущий эффект пильного диска.

● Автоматическая система приработки пильных полотен может судить об использовании новых пильных полотен по обнаружению компонентов. Как только новое лезвие распознано, система работает со скоростью 50-80% от скорости резания. Когда время обкатки истекает, система автоматически медленно увеличивает скорость пиления и, наконец, работает с нормальной скоростью пиления.

Стандартная комплектация:
полный комплект режущего станка,
электрическая щетка для чистки лезвия,
рабочая фара,
роликовая рама, длина 2 м,
инвертор, одно биметаллическое пильное полотно
.
Набор инструментов с инструментальным ящиком,
системой
ЧПУ, автоматическим транспортером стружки,
пакетировочным устройством
