Максимальный размер помола:
1600*610*600 мм
3000*810*600 мм
Технические параметры:
| проект | единица | SGT60160SD | SGT60220SD | SGT80160SD | SGT80220SD | SGT80300SD | |
| Размер стола (Д*Ш) | миллиметр | 1600*610 | 2200*610 | 1600*810 | 2200*810 | 3000*810 | |
| Максимальный размер шлифования заготовки (Д*Ш*В) | миллиметр | 1600*610*600 | 2200*610*600 | 1600*810*600 | 2200*810*600 | 3000*810*600 | |
| Размер магнитного патрона | миллиметр | 600*800*2 | 600*1000*2 | 800*800*2 | 800*1000*2 | 800*1000*3 | |
| Таблица продольной скорости | миллиметр | 7~23 года | 7~23 года | 7~23 года | 7~23 года | 7~23 года | |
| Максимум. Столик (вкл. магнитный патрон) | кг | 1230 | 1690 | 1630 | 2240 | 3060 | |
| Шлифовальная головка перемещается в сторону |
Автоматическая прерывистая скорость подачи | тонна | 1~30 | 1~30 | 1~30 | 1~30 | 1~30 |
| Быстрая подача | м/мин | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | |
| Подача маховиком на грамм | мм/г | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | |
| Вертикальное движение колес |
Колесная бабка вращается | мм/т | ±30°, ±5° | ±30°, ±5° | ±30°, ±5° | ±30°, ±5° | ±30°, ±5° |
| Быстрая подача | м/мин | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | 0.05-2 | |
| Подача маховиком на грамм | мм/г | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | 0.005/0.05 | |
| Размер колеса (OD*Width*ID) | миллиметр | По процессам | По процессам | По процессам | По процессам | По процессам | |
| Общая номинальная мощность | Квт | 17 | 17 | 17 | 17 | 19 | |
| Общий вес | кг | 8500 | 9500 | 8500 | 9500 | 14000 | |
| Размер упаковки (Д*Ш*В) | сантиметр | 480*220*172 | 600*220*172 | 480*220*172 | 600*220*172 | 830*220*172 | |
| 260*227*255 | 260*227*255 | 280*227*255 | 280*227*255 | 280*227*255 | |||
продукцияособенность
Высокопрочный чугунный фундамент
Гидравлически перемещается в продольном направлении с переменной скоростью
Боковые и продольные перемещения автоматически подаются на работу серводвигателями и контроллерами ПЛК
Шпиндель, оснащенный импортными высокоточными подшипниками качения, напрямую соединен с двигателем через упругую муфту.
Направляющая верстака имеет плоскую V-образную направляющую и оклеена тефлоновым износостойким ремнем
Шлифовальная головка оснащена угловым правщиком для правки верхней плоскости углового шлифовального круга.
использование

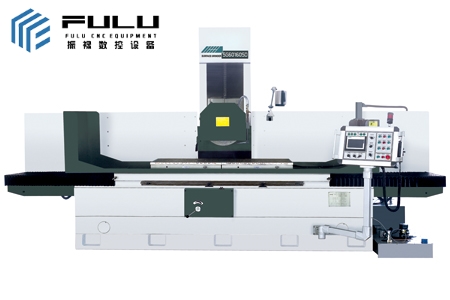

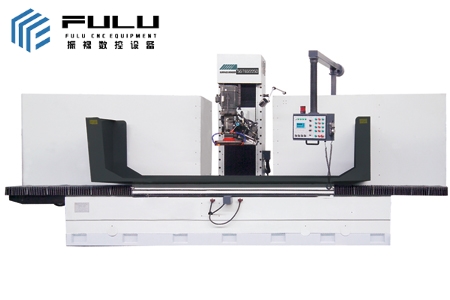

Этот станок представляет собой мобильную шлифовальную машину с колонной с управлением ПЛК, которая специализируется на шлифовании прямоугольных деталей или деталей типа «ласточкин хвост», а заготовка может быть непосредственно закреплена на верстаке или адсорбирована на электромагнитном патроне.
Стандартные аксессуары
Система охлаждения с магнитным сепаратором, угловым правщиком, рабочим светом, горизонтальным клином, фундаментными винтами, фланцем колеса, оправкой для балансировки колеса, магнитным патроном, стандартными колесами, руководством по эксплуатации, основанием для правки колес, рамой баланса колеса, контроллером ПЛК и сенсорным экраном, ручным импульсом по оси Y / Z.
Дополнительные аксессуары
Алмазная ручка,
бумажный фильтр
, магнитная бумага, лента, фильтр
