Максимальная рабочая высота: 950 mm
Технические параметры:
| проект | единица | MC(K)W5316A | MC(K)W5320А | MC(K)W5325A | MC(K)W5330А | MC(K)W5335A |
| Ширина стола | миллиметр | 1250 | 1600 | 2000 | 2500 | 3000 |
| Длина стола | рис | 2.0/2.5/3.5/4 | 2.5/3.5/4.5/6/8 | 3.5/4.5/6/8/10/12/14/15/16 | 8/10/12/13/14/15/16 | 8/10/12/13/14/15/16 |
| Максимальная рабочая высота | миллиметр | 950 | 950 | 950 | 950 | 950 |
| Максимальное расстояние от центра шлифовального круга до поверхности стола | миллиметр | 1250 | 1250 | 1250 | 1250 | 1250 |
| Расстояние между колоннами | миллиметр | 1600 | 2000 | 2500 | 3000 | 3500 |
| Мощность двигателя горизонтальной шлифовальной головки | Квт | 22 | 22 | 22 | 30 | 30 |
| Размер горизонтального шлифовального круга шлифовальной головки | миллиметр | φ600*120*203 | φ600*120*203 | φ600*120*203 | φ600*120*305 | φ600*120*305 |
| Скорость вращения шпинделя горизонтальной шлифовальной головки | миллиметр | 1050 | 1050 | 1050 | 1050 | 1050 |
| Размер шлифовального круга вертикальной шлифовальной головки | миллиметр | 11 | 11 | 11 | 15 | 15 |
| Размер вертикального колеса | миллиметр | φ400*75*127 | φ400*75*127 | φ400*75*127 | φ400*75*127 | φ400*75*127 |
| Вертикальная скорость вращения шпинделя шлифовальной головки | миллиметр | 800-2500 | 800-2500 | 800-2500 | 800-2500 | 800-2500 |
| Угол поворота вертикальной шлифовальной головки | ° | ±90 | ±90 | ±90 | ±90 | ±90 |

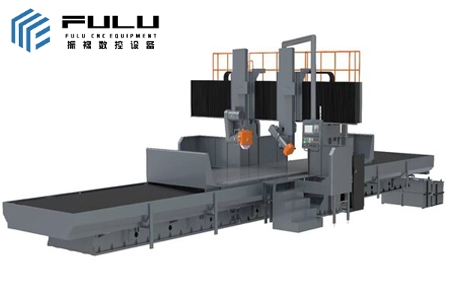

Эта серия станков имеет портальную компоновку и состоит из двойных колонн, балок и станин с закрытой рамной конструкцией высокой жесткости. Это программно-управляемый (ЧПУ) портальный рельсовый шлифовальный станок с фиксированной балкой, объединяющий механические, электрические, гидравлические и другие передовые технологии.
Особенности
продукта Гидростатические подшипники обладают такими преимуществами, как высокая точность движения, отсутствие износа, длительный срок службы, малая пусковая мощность, высокая несущая способность, хорошая виброустойчивость на высоких скоростях и т. Д., Используя гидравлическое продольное движение, поворотный стол с ЧПУ с регулируемой скоростью для привода вертикальной головки с минимальным индексом 0,01 градуса.
Серия MKW означает, что станок может быть сконфигурирован с системой ЧПУ для расширения до 2-осевого станка с ЧПУ.
Использование
Этот станок представляет собой портальный шлифовальный станок с фиксированной балкой и направляющими рельсами, который может шлифовать средние и большие плоскости заготовок и различные направляющие станка станка.
Стандартные аксессуары
Система подачи СОЖ, выравнивающий клин, анкерные винты, фланцы колес, балансировочная оправка колеса, стандартные круги, руководство по эксплуатации, блок правки шлифовального круга, контроллер ПЛК и сенсорный экран; Магнитный сепаратор.
Дополнительные аксессуары
: Алмазная ручка
, система
охлаждения магнитной фракции, Балансировочная
рама шлифовального круга, магнитный патрон DRO
