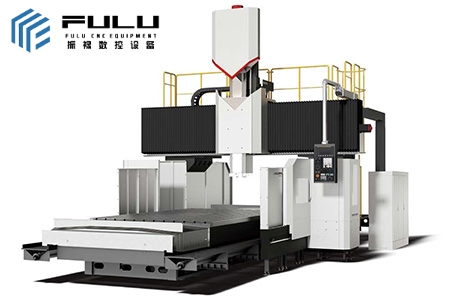

LMX-40170 Портальный обрабатывающий центр

Использование станка:
Портальные изделия с подвижной колонной LMX-40170 унаследовали преимущества высокой жесткости, симметричной структуры и высокой стабильности базовой рамы традиционного портального станка, а также внедрили международные передовые концепции дизайна. Верстак фиксируется, портальная рама перемещается, а качество разумно распределяется за счет оптимизации арматурной конструкции, благодаря чему вся машина имеет высокую жесткость и хорошие динамические характеристики. Он имеет различные функции обработки, такие как фрезерование, растачивание, сверление (сверление, расширение, развертывание), нарезание резьбы, зенкование и т. Д., И подходит для судов, новых источников энергии, аэрокосмической промышленности, автомобилей, строительной техники, упаковки, железнодорожного транспорта, оборудования и резины и т. Д.

Основная структура

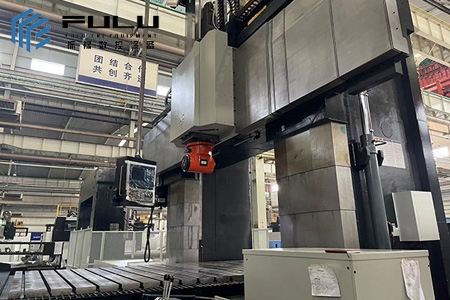

Станок фиксируется с помощью верстака и подвижной портальной рамы. Весь станок состоит из рабочего стола, станины, каретки, колонны, балки, седла, плунжера, шпинделя, редуктора, системы охлаждения с постоянной температурой шпинделя, централизованной системы смазки координатной оси, пневматической гидравлической системы станка, гидравлической системы балансировки оси Z, автоматического устройства удаления стружки с обеих сторон рабочего стола, системы водяного охлаждения инструмента, резервуара для воды большой емкости, портального операционного зала, электронной системы управления и других компонентов.

Определение каждой оси:

Ось X: портальная рама перемещается вперед и назад в продольном направлении вдоль направляющей на станине;

Ось Y: детали ползуна и седла перемещаются влево и вправо вдоль направляющей на балке;

ось Z: ползун перемещается вертикально вверх и вниз по направляющей на седле;

Ось C: Фрезерная головка вокруг оси Z для вращательного позиционного перемещения индекса (при дополнительной крепежной головке)

Стандартная комплектация

Дополнительное оборудование
