фрезерный станок общего назначения

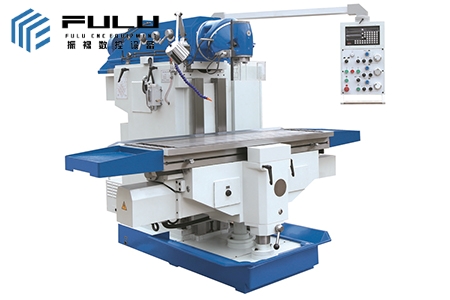

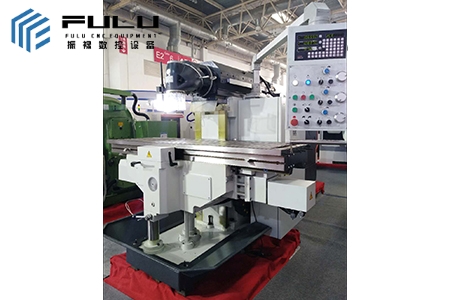

Фрезерный станок X5746 X5750 X5750A

Сфера применения

Размер стола (Ш x Д): 2000x500 мм

Максимальный вес верстака: 1800 кг

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

имя	Х5746	Х5750	Х5750А
Рабочая зона
Размер стола	1235x460мм	1600x500мм	2000x500мм
Т-образный паз (ширина× число× расстояние)	18 мм x 5 x 80 мм
Максимальная нагрузка на стол	800 кг	1800 кг
Расстояние от торца шпинделя до рабочей поверхности	58-508 мм	50-550 мм
Расстояние от осевой линии шпинделя до колонны	20-670 мм	45-745 мм
маршрут
Продольный ход по оси X	900мм	1200мм	1400мм
Поперечное перемещение по оси Y	650мм	700мм	700мм
Вертикальное перемещение по оси Z	450мм	500 мм	500 мм
веретено
Диапазон вращения шпиндельной головки	360°	360°	360°
Конус веретена	ИСО40	ИСО50	ИСО50
Диапазон скоростей вращения шпинделя	30-2050 об/мин
Вертикальная скорость вращения/сплав шпинделя	Уровень 27
Мощность главного двигателя	5,5 кВт	7,5 кВт
Кормить
Скорость подачи по оси X/Y и количество столиков	10-1000 мм/мин	10-1000 мм/мин	10-1000 мм/мин
Скорость подачи и прогрессия по оси Z	6-640 мм/мин	5-500 мм/мин	5-500 мм/мин
Ось X/Y перемещается быстро	2200 мм/мин
Ось Z перемещается быстро	1100 мм/мин
Крутящий момент серводвигателя переменного тока по оси X/Y/Z	X/Y: 18 НмЗ: 27 Нм
другой
Размеры	2527x2035x1990мм	2625x2460x2080мм	2625x2860x2080мм
Вес нетто	3600 кг	4200 кг	4500 кг

Внедрение
оборудования Фрезерные станки серий X5746, X5750, X5750A являются основной экспортной зрелой продукцией компании ANTISHICNC. Вся машина имеет компактную конструкцию и красивый внешний вид. Он подходит для сверления, развертывания, развертывания, снятия фаски, нарезания резьбы, плоского фрезерования, ступенчатой плоскости, наклона, фрезерования пазов, резки фрезерных кривых, поверхностей, кулачков. Благодаря бесступенчатой регулировке скорости и автоматическому изменению скорости он получает высокий крутящий момент на низких скоростях и подходит для обработки отверстий с большой глубиной резания и большим диаметром. Фюзеляж и основные узлы изготовлены из высокопрочного чугуна, а микроструктура стабильна, что обеспечивает устойчивость станка к длительному использованию.

Подробная информация о
продукте • Большой стол, большой ход
• Конструкция с двойной опорной колонной, увеличенная грузоподъемность
• Ползунок с приводом от серводвигателя, сверхдлинный ход
по оси Y • 27-скоростной шпиндель, прямой привод редуктора, большой диапазон скоростей для мощного фрезерования
• Универсальная поворотная головка на 360° для обработки поверхностей под любым углом
• Подача стола оснащена 3 независимыми серводвигателями, регулируемой скоростью, высокой точностью, низким уровнем шума
• 3-осевой шарико-винтовой винт для точной подачи
• 3-осевой электронный маховик на панели управления, простое в эксплуатации, ручное управление верстаком

Стандартная конфигурация:
Патрон для фрезерования рулевой тяги
ISO40 (или ISO50)
Хвостовик торцевого фрезерования ISO40-Φ32 (или ISO50-Φ40)
Рабочие фары
Система
охлаждения Ручная смазка Насос
для
Инструкция по эксплуатации

Дополнительные аксессуары: (требуется дополнительная плата)
Трехосевая цифровая дисплейная система
Индексная головка 160 мм (ручная)
Поворотный стол 250 мм
15 фрезерных патронов

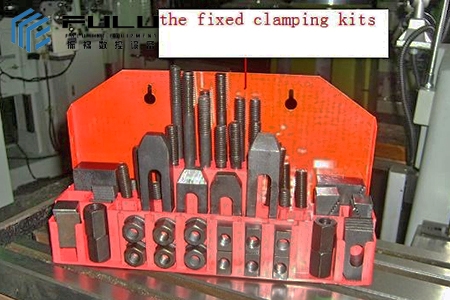

Зажимной комплект
Защитный чехол
верстака Защита
шпинделя Автоматическая смазка концентрированным маслом
Компоненты Schneider Electric
Светодиодный фонарь рабочего освещения
