фрезерный станок общего назначения

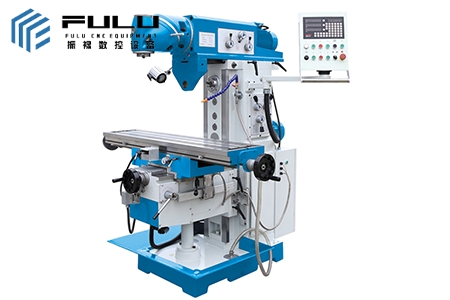

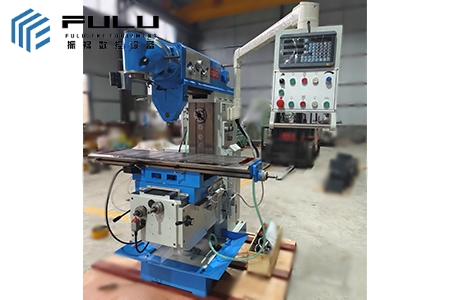

Фрезерный станок с роторной головкой серии XQ6432

Сфера применения

Размер стола: 1370x320 мм

Максимальная нагрузка на верстак составляет 300 кг

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

Модель	XQ6432	XQ6432А	XQ6432В	XQ6432С
Рабочая зона
Размер стола (Д×Ш)	1270x320мм	1370x320мм	1270x320мм	1370x320мм
Т-образный паз (ширина× число× расстояние)	14x3x80мм
Максимальная грузоподъемность верстака	300 кг
Стол вращается	Опционально: ±45°
Расстояние от горизонтальной оси шпинделя до рабочего стола	65-465 мм
Расстояние от вертикального конца шпинделя до рабочей поверхности	250-650 мм
маршрут
Продольный ход стола (X)	720мм	820мм	900мм	1000мм
Поперечное перемещение стола (Y)	300 мм (При наличии цифрового дисплея: 280 мм)		380мм (При наличии цифрового дисплея: 360 мм)
Вертикальное перемещение стола (Z)	400 мм
Перемещение слайдов	460мм
веретено
Частота вращения горизонтального шпинделя	Уровень 12; 35-1500 об/мин
Конус шпинделя (горизонтальный)	7:24, ИСО40
Мощность двигателя (горизонтальная)	3 киловатта
Универсальная скорость вращения шпинделя фрезерной головки	Уровень 11; 45—1660 об/мин
Конус шпинделя (универсальная фрезерная головка)	7:24, ИСО40
Универсальный угол поворота фрезерной головки	±360°
Мощность двигателя (универсальная фрезерная головка)	3 киловатта
Кормить
Скорость ускоренного перемещения (X/Y/Z)	1335/1335/1000 мм/мин
Диапазон подачи (X/Y)	30-830 мм/мин
Диапазон подачи (Z)	23-625 мм/мин
другой
Габариты машины (Д×Ш×В)	1720x1680x1860мм	1820x1680x1860мм	1720x1680x1860мм	1820x1680x1860мм
Вес машины	1850 кг	1900 кг	1900 кг	1950 кг

Модель для введения
оборудования: Фрезерный станок с роторной головкой серии XQ6432 является основным экспортным зрелым продуктом компании ANTISHICNC. Вся машина имеет компактную конструкцию и красивый внешний вид. Он подходит для сверления, развертывания, развертывания, снятия фаски, нарезания резьбы, плоского фрезерования, ступенчатой плоскости, наклона, фрезерования пазов, резки фрезерных кривых, поверхностей, кулачков. Благодаря бесступенчатой регулировке скорости и автоматическому изменению скорости он получает высокий крутящий момент на низких скоростях и подходит для обработки отверстий с большой глубиной резания и большим диаметром. Фюзеляж и основные узлы изготовлены из высокопрочного чугуна, а микроструктура стабильна, что обеспечивает устойчивость станка к длительному использованию.

Подробная информация о

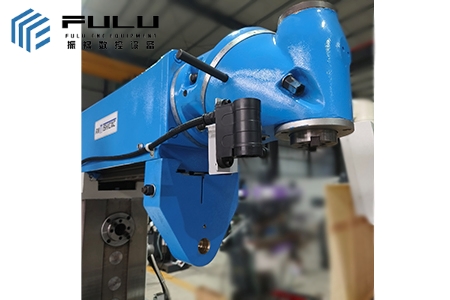

продукте • Вертикальная головка, вращение на 360°
• Вертикальная и горизонтальная две оси, гибкая работа
• Шпиндель приводится в движение непосредственно коробкой передач, а фрезерование мощное
• Включает в себя систему охлаждения, систему смазки, конвейер стружки
• Подача стола приводится в движение серводвигателем, который отличается хорошей точностью, низким уровнем шума и простотой в эксплуатации. Один стержень может выбрать направление
подачи стола • Простая конструкция панели управления, легкая в эксплуатации (DRO опционально)
• ± 45° (влево и вправо) вращающийся стол горячей продажи (опционально)

Стандартная конфигурация:
конус отверстия шпинделя ISO40-27
горизонтальная оправка в сборе ISO40-Ф27
8 фрезерных патронов ISO40
5 дюймов
Стяжной стержень
Подъемный кривошип
Рабочее освещение
Система подачи СОЖ
Инструменты и ящики
для инструментов Руководство оператора

Дополнительные аксессуары: (можно приобрести за дополнительную плату)
3-осевая цифровая
система отображения Индексная головка 160 мм (ручная)
Поворотный стол 250 мм
6" тиски
58 зажимных комплектов Новая
конструкция алюминиевого консольного
стола ±поворотный стол
под углом 45° Защитная крышка шпинделя Защитный чехол

верстака Светодиодный фонарь рабочего освещения

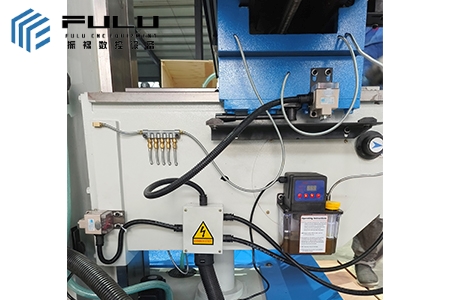

Автоматическая смазка
концентрированным маслом Schneider Электрические компоненты
