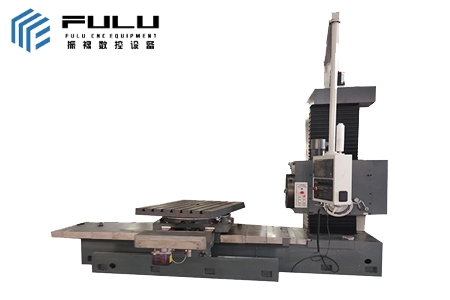

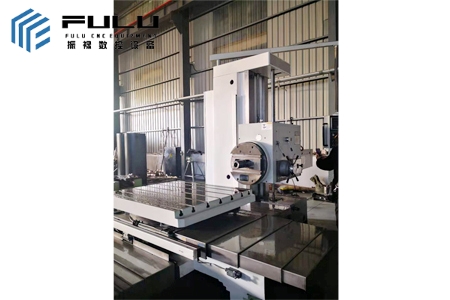

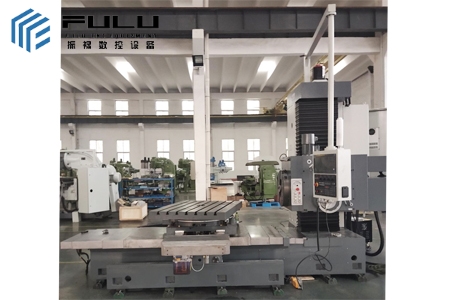

TPK611C сверхмощный большой фрезерно-расточный станок с ЧПУ

Подробности:

Эта серия станков имеет форму компоновки с одной колонной и боковой коробкой, а рабочий стол имеет структурную форму четырехточечного позиционирования и ручного вращения (можно выбрать индексацию поворотного стола с ЧПУ на 360°×1° или 5° со структурой диска с крысиными зубьями).

Оси X, Y и Z управляются системой числового программного управления, которая может реализовывать трехосевую связь. Подача расточного вала может управляться серводвигателем для реализации автоматического расширения и сжатия расточного вала.

По осям X, Y и Z используются прямоугольные скользящие направляющие и процесс формования из ПТФЭ, который обладает хорошей амортизацией и высокой точностью.

Передняя бабка сбалансирована по весу. Шпиндель и плоская вращающаяся пластина управляются серводвигателем переменного тока.

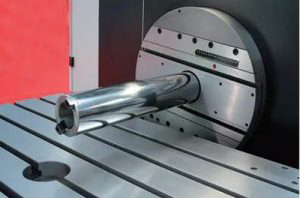

веретено

В передней бабке горизонтально-расточного станка используется метод балансировки веса. Шпиндель и поворотная пластина управляются серводвигателем переменного тока.

Ось XYZ горизонтально-расточного станка контролируется числовым программным управлением, которое может реализовать трехосевую связь. Расширение и сжатие расточного вала, а также вращение плоского поворотного стола контролируются серводвигателями, которые могут осуществлять автоматическую обработку.

Ось XYZ использует прямоугольную скользящую направляющую и процесс склеивания, который обладает хорошей амортизацией и высокой точностью.

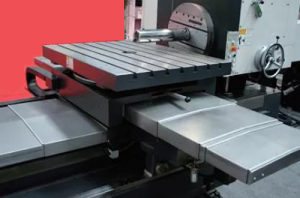

Платформа горизонтально-расточного станка

Высокопрочный чугун HT200-300, твердость рабочей поверхности HB170-240, после двух ручных обработок (искусственный отжиг 600 градусов -700 градусов или естественное старение 2-3 года), изделие обладает стабильной точностью и хорошей износостойкостью. Направляющие закалены в морозостойкости и обладают высокой стойкостью к истиранию.

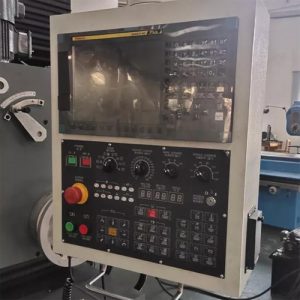

Числовая система управления

Стандарт: система ЧПУ Fanuc

Доступны и другие системы, такие как Siemens, Mitsubishi, GSK, FAGOR и другие.

Серия FANUC 0i-MODEL F Plus была выпущена с обновленным дизайном, улучшенными базовыми функциями и стремлением к простоте использования.

Он оснащен новейшей технологией управления для тонкой обработки поверхности и сокращения времени цикла, а также имеет настраиваемые функции, которые обеспечивают гибкость для создания сита, подходящего для машины.

Стандартное оборудование:
FANUC 0i, система
ЧПУ MF, ручной поворотный стол,
звуковой сигнал
, анкерные болты,
электронные маховики и т. Д

Дополнительное оборудование
: Поворотный стол с ЧПУ с высокой структурой
