Диаметр шпинделя: 110 мм
Диаметр панели : 600 мм
Размер стола: 1250x1100 мм
Технические параметры:
| Модель | TPX6111BРасточный станок | Сверлильный станок TPX6111B/2 | Сверлильный станок TPX6111B/3 | |
| Диаметр расточного вала | миллиметр | 110 | 110 | 110 |
| Конус шпинделя | Морзе No6 (опционально ISO 7:24 No50) |
(Опционально ISO 7:24 No50) | (Опционально ISO 7:24 No50) | |
| Максимальный крутящий момент шпинделя | Н.м. | 1225 | 1225 | 1225 |
| Максимальный крутящий момент плоского ротатора | Н.м. | 1960 | 1960 | 1960 |
| Максимальное осевое сопротивление шпинделя | N | 12250 | 12250 | 12250 |
| Максимальный ход шпинделя | миллиметр | 600 | 600 | 600 |
| Количество ступеней частоты вращения шпинделя | 22 | 22 | 22 | |
| Диапазон скоростей вращения шпинделя | об/мин | 8-1000 | 8-1000 | 8-1000 |
| Ход поворотного диска | миллиметр | 180 | 180 | 180 |
| Рабочая зона верстака | миллиметр | 1100×960 | 1100×960 | 1250×1100 |
| Стол выдерживает максимальный вес | кг | 2500 | 2500 | 3000 |
| предельный | миллиметр | 900 | 900 | 1200 |
| наименьший | 0 | 0 | 0 | |

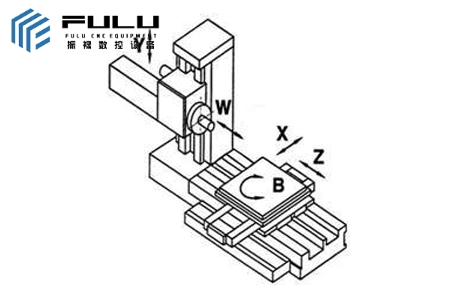

| Ход верстака | ||||
| Продольный | миллиметр | 1000 | 1000 | 1400 (без задней колонки) |
| Поперечный | миллиметр | 900 | 1250 | 1600 |
| Шпиндель, навесная бабка и стол быстро перемещаются в продольном и горизонтальном направлениях | мм/мин | 2500 | 2500 | 2500 |
| Диапазон подачи шпинделя для каждого шпинделя, коробки шпинделя и стола | мм/об | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 |
| Радиальный скользящий диапазон подачи торца, поперечный и продольный диапазон подачи торца за оборот | миллиметр | 0.08-12 | 0.08-12 | 0.08-12 |
| Мощность главного двигателя | Квт | 7.5 | 7.5 | 7.5 |
| Габариты машины (Д×Ш×В) | миллиметр | 4910 2454 2750 |
4910 2870 2750 |
Тел.: 5120 3380 3100 |
| Вес машины | кг | 13000 | 14500 | 18000 |
Функции:

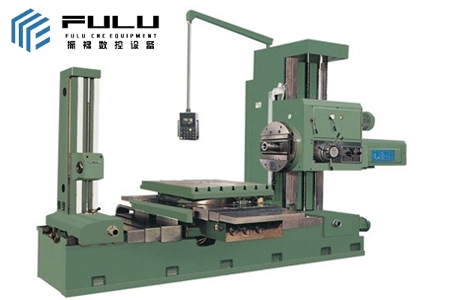

Эта серия станков общего назначения, которая может выполнять различную обработку отливок, стальных деталей и деталей из цветных металлов, такую как сверление, развертывание, растачивание, развертывание, фрезерование плоскости, торца, резка и т. Д. Резьбой. Панельный слайдер этого станка может подаваться радиально, что расширяет размер растачивания, токарной обработки и прорезания пазов.
Верстак: Используется оптическое прицельное устройство, а точность позиционирования высокая.
Шпиндель: высокая точность трехточечного удержания, обработка поверхности азотом, высокая твердость и длительный срок службы.
Панели: можно обрабатывать большие отверстия, внешние вырезы и пазы.
Стандарт:
Метрический станок
80 без задней колонны, плоский диск,

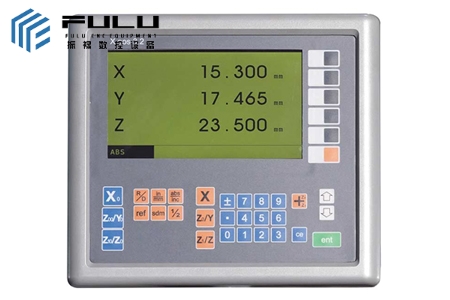

ось XY цифровая шкала NEWALL,
поворотный стол,
чугунная направляющая
Дополнительное оборудование:
Задняя колонка ISO 7:2450
Шпиндель Цифровой дисплей
по оси Z Цифровой дисплей по оси B (±20")
