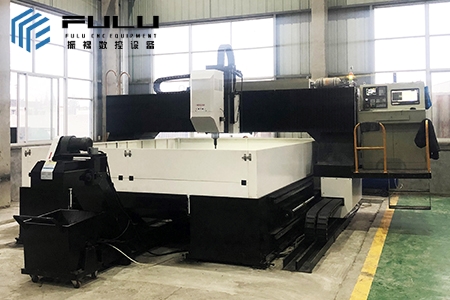

HD2020-1 Портальный мобильный высокоскоростной сверлильный станок с ЧПУ

Функции:

Сверлильная головка с сервоприводом, с функциями сверления, развертывания, снятия фасок, фрезерования, может работать вместе или независимо друг от друга.

Обе стороны станины оснащены двумя прямыми парами качения с высокой нагрузкой, а продольное движение портала синхронно приводится в движение серводвигателем переменного тока и парой шарико-винтовых пар с прецизионным шагом.

Портальная балка оснащена двумя подвижными скользящими пластинами, скользящая пластина направляется двумя линейными направляющими качениями, а привод приводится в движение серводвигателем переменного тока и прецизионным приводом пары шариковых винтов с большим шагом соответственно.

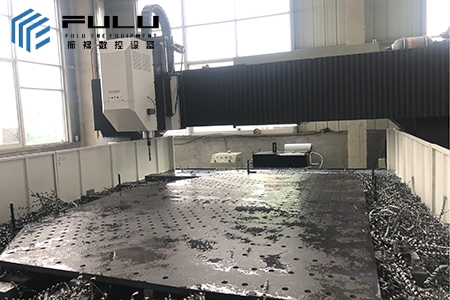

На станине предусмотрен Т-образный паз, а зажим заготовки осуществляется с помощью прижимной пластины.

Вы можете использовать различные методы, такие как маховики, наперстки и датчики кромок, чтобы найти центр заготовки.

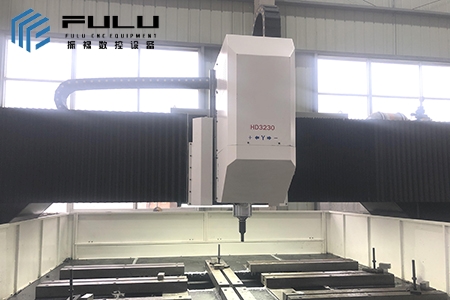

Скользящая пластина на балке оснащена вертикальной сверлильной головкой с ЧПУ с плунжером, сверлильная головка оснащена специальным двигателем преобразования частоты шпинделя, который может быть сильно перегружен, двигатель приводит шпиндель в движение через синхронный ремень, а сверлильный шпиндель использует тайваньский прецизионный шпиндель (внутренний подвод СОЖ), с автоматическим протяжным механизмом с пружиной-бабочкой, гидравлический цилиндр ослабляет нож, и очень удобно заменить держатель инструмента.

Этот станок оснащен гидравлической системой для полного гидравлического баланса вертикального плунжера и гидравлического ослабления шпинделя.

Система ЧПУ использует испанскую систему FAGOR или немецкую систему Siemens и оснащена интерфейсом USB и ЖК-дисплеем. Предоставляемое автоматическое программирование имеет не только автоматическую генерацию программ обработки, но и функции репетиции положения отверстия перед сверлением.

Он оснащен плоским цепным автоматическим транспортером стружки и тележкой для сбора стружки, а система охлаждения оснащена внутренним насосом СОЖ высокого давления и внешним насосом СОЖ низкого давления, которые могут использоваться для внутреннего или внешнего охлаждения инструмента.
