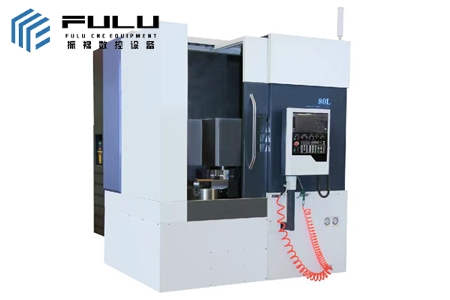

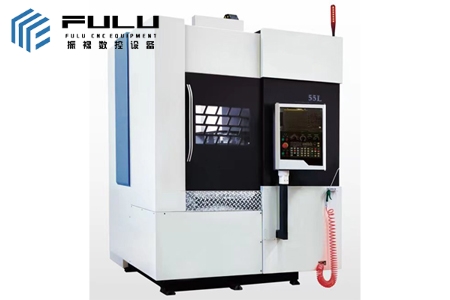

VTL-50A/VTL-55L/VTL-70L Вертикальный токарный станок с ЧПУ

Подробная информация о
продукте 1. Эта машина спроектирована и изготовлена из высококачественного чугуна и коробчатой конструкции. После правильного отжига внутреннее напряжение устраняется, и материал становится жестким. Кроме того, коробчатая конструкция и высокожесткая конструкция фюзеляжа позволяют машине обладать достаточной жесткостью и прочностью. Весь станок обладает такими характеристиками, как высокая режущая способность и высокая точность воспроизводимости.

2. Основание и головка машины имеют интегрированную коробчатую структуру, утолщенную ребристую стенку и многослойную ребристую стенку, которая может эффективно подавлять термическую деформацию, выдерживать статическую и динамическую деформацию и деформационное напряжение, а также обеспечивает высокую жесткость и стабильность высокой платформы.

3. Колонна имеет уникальную конструкцию настенной пластины + подвижной колонны в сочетании с трехнаправляющей рельсом X-образного направления, которая обеспечивает высокую режущую способность и стабильность станка в режущем состоянии.

4. Серводвигатель шпинделя: высокоточная шпиндельная головка с высокой жесткостью, этот станок оснащен серводвигателем шпинделя высокой мощности. Подшипник шпинделя: подшипник серии NSK NN. Подшипник обеспечивает превосходные осевые и радиальные нагрузки для обеспечения длительного тяжелого резания. Он обладает отличной точностью, стабильностью, низким коэффициентом трения, хорошим рассеиванием тепла и жесткостью шпинделя.

5. Серводвигатель X/Z: серводвигатель переменного тока и шарико-винтовая пара большого диаметра (точность уровня C3, режим предварительного натяжения, может устранить тепловое расширение, улучшить жесткость) прямой привод, отсутствие кумулятивной ошибки ременного привода, высокая повторяемость, высокая точность позиционирования, опорный подшипник с использованием высокоточного радиально-упорного шарикоподшипника.

6. Линейная направляющая X/Z: использование сверхмощной линейной направляющей Taiwan HIWIN с высокой жесткостью и низким коэффициентом трения, которая может обеспечить высокоскоростную подачу, снизить износ направляющей и повысить точность станка. Этот вид линейной направляющей имеет небольшой коэффициент трения и высокую скорость отклика, что может показать высокие требования к точности обработки, а также может обеспечить резку с высокой нагрузкой.

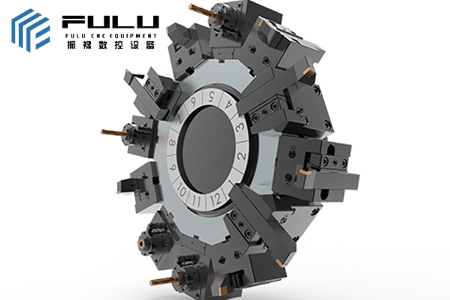

7. Револьверная головка: импортная горизонтальная восьмипозиционная, источник питания использует гидравлический серводвигатель, быстрый и износостойкий, позиционирование использует зубчатый позиционирующий диск производства Японии, точность позиционирования составляет 5 степеней, а повторяемость 3 степени. Кроме того, высокая жесткость зубчатого позиционирующего диска обеспечивает стабильную точность обработки заготовки.

8. Электрическая коробка: электрическая коробка оснащена теплообменником для обеспечения стабильности системы. Внешняя проводная часть имеет защитную катушку, которая отличается термостойкостью, маслостойкостью и водостойкостью.

9. Система смазки: автоматическая система декомпрессионной смазки этой машины концентрирует подачу масла в центре, использует усовершенствованную систему прерывистой подачи масла при декомпрессии и осуществляет своевременную и надлежащую подачу масла в каждую точку смазки своевременным, количественным, постоянным давлением и шунтированием, чтобы обеспечить смазку каждой позиции смазки, чтобы машина могла работать в течение длительного времени без проблем.

10. Полностью плотный листовой металл: В соответствии с действующими строгими требованиями к защите окружающей среды и безопасности оператора, дизайн листового металла фокусируется на эстетике, защите окружающей среды и эргономике. Полностью герметичная конструкция из листового металла полностью предотвращает попадание смазочно-охлаждающей жидкости и стружки за пределы станка, сохраняя чистоту вокруг станка. Кроме того, станок сконструирован с смазочно-охлаждающей жидкостью для промывки нижней станины с обеих сторон, чтобы стружка не оставалась на станине как можно дольше, и оператору не нужно было удалять стружку.

Стандартное оборудование:
система
ЧПУ, подшипник шпинделя,
привод сервера, сервопривод,
двигатель шпинделя,
серводвигатель X / Z, направляющая рельса,

винтовой стержень,
держатель инструмента,
рабочее освещение,
электрическая установка
Транспортер
для стружки Полностью закрытый защитный кожух

Опциональная
система ЧПУ: Siemens/FANUC и другие
револьверные головки
