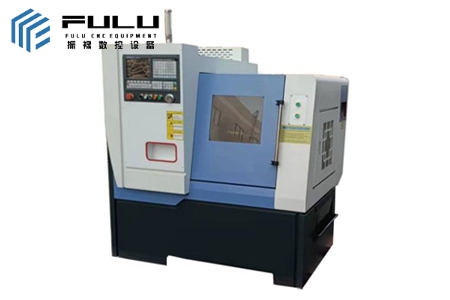

H32i Плоский токарный станок с ЧПУ

Введение Этот
станок представляет собой высокоскоростной, высокоточный, высоконадежный плоский станок с ЧПУ. Основные компоненты, такие как рама станины, станина и навесная бабка, отлиты из высокопрочных материалов, чтобы обеспечить долгосрочную стабильную работу станка.
Машина имеет плоскую конструкцию и оснащена высокоточной предварительно нагруженной тайваньской линейной направляющей качения. Серводвигатель напрямую соединен с винтовым стержнем через упругую муфту с высоким крутящим моментом и низкой инерцией. Опора винтового стержня имеет предварительно натянутую структуру, которая может устранить люфт трансмиссии, предотвратить влияние компенсирующей термической деформации на долгосрочную точность работы станка, а также обеспечить точность позиционирования и точность повторного позиционирования; Станок обладает высокой точностью позиционирования и плавным удалением стружки, что подходит для высокоскоростной и высокоточной механической обработки.
Использование высокоскоростного, высокоточного, высокожесткого кассетного шпинделя и серводвигателя шпинделя позволяет достичь более высокой скорости вращения шпинделя. Шпиндельный узел собран в термостатической камере. После сборки он работает при постоянной температуре в течение 72 часов, а затем непрерывно работает на машине в течение 72 часов, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
Принят метод расположения, скорость смены инструмента высокая, а точность позиционирования высокая.
Защита станка отличается полной защитой, высоким комфортом, уникальной формой, надежной водонепроницаемостью и защитой от сколов, а также удобным обслуживанием.

Особенности 1. Используется высокоточная подшипниковая группа шпинделя, которая прошла прецизионную сборку и испытание динамической балансировки, чтобы гарантировать высокую точность, низкий уровень шума и высокую жесткость.

2. Размер патронов серии с обратным ходом разработан в соответствии со стандартом, который подходит для сверления, развертывания, нарезания резьбы, фрезерования, шлифования и т.д. различных токарных станков с ЧПУ.

3. Винтовой стержень и гайка обрабатываются, шлифуются, собираются и контролируются качеством в цехе постоянной температуры, чтобы обеспечить их высокую точность и стабильность.

4. Линейная направляющая имеет конструкцию 4-рядного роликового типа с углом контакта 45° и высокой жесткостью, которая обладает такими характеристиками, как высокая несущая способность, низкое трение, хорошая жесткость, низкий уровень шума и хороший смазывающий эффект.

5. Каждая точка смазки оснащена устройством принудительной автоматической смазки для выполнения количественной смазки винтового стержня и направляющей с фиксированной точкой. При ненормальном состоянии или недостаточном количестве масла автоматически будет сгенерирован сигнал тревоги, и работа будет стабильной и надежной.

Стандарт:
Двигатель шпинделя серии
980GSK Шпиндель

Автоматическое смазочное устройство
Охлаждающий насос
Гидравлический блок
Гидравлический патрон

Дополнительное оборудование:

Siemens, Fanuc, Mitsubishi Systems

Электрическая турель

Транспортер для стружки
