Максимальный диаметр поворота на станине: Φ530-Φ850 мм
Технические параметры:
| спецификация | единица | CK6152E | CK6165E | CK6185E | |
| Максимальный диаметр поворота на кровати | миллиметр | Φ530 | φ650 | φ850 | |
| Перемещение по оси X | миллиметр | 220 | 330 | 330 | |
| Перемещение по оси Z | миллиметр | 440 | 550 | 600 | |
| Максимальный диаметр поворота на горке | миллиметр | Φ250 | φ375 | φ500 | |
| Максимальная длина поворота | миллиметр | 825/1325/1825/2825 | 950/1450/1950/2950 | 950/1450/1950/2950 | |
| Высокий центр | с кровати | миллиметр | 265 | 350 | 425 |
| с земли | миллиметр | 1125 | 1050 | 1125 | |
| Диаметр отверстия шпинделя | миллиметр | Φ90 | φ105 | φ105 | |
| Диаметр стержня | миллиметр | Φ79 | φ105 | φ105 | |
| Тип торца шпинделя | А2-8 | С11 | С11 | ||
| патрон | миллиметр | Нормальный Φ250 (82 отверстия) | Инструкция φ320 | Ручная φ400 | |
| Конус веретена | Нет | Метрическая 100, 1:20 (82-луночная) | Метрическая система 120, 1:20 | Метрическая система 120, 1:20 | |
| Максимальная частота вращения шпинделя | Скорость вращения | Механическая 3 передачи: 30 ~ 150, 90 ~ 450, 315 ~ 1600 | Механическая 3 передачи | Механическая 3 передачи | |
| (10 ~85,40 ~ 350,100~850) | (10 ~ 85,40 ~ 425 100 ~ 850) | ||||
| Диаметр втулки задней бабки | миллиметр | φ75 | φ100 | φ100 | |
| Конус отверстия втулки задней бабки | Нет | МТ5# | МТ6# | МТ6# | |
| Ход втулки задней бабки | миллиметр | 150 | 250 | 250 | |
| Тип задней бабки | Ручная (опция: гидравлическая задняя бабка) | Вручную | Вручную | ||
| Количество инструментов в электрической револьверной головке | пригоршня | 4 (Опционально: моторизованная позиция 6/8) | 4 | 4 | |
| Нож квадратного размера | миллиметр | 25×25 (4 бита) | 32×32 (4 цифры) | 32×32 (4 цифры) | |
| Винтовая модель | Ось абсцисс | миллиметр | FDC2506-П3 | ГД3205-П3 | ГД4005-П3 |
| Ось z | FDC4210-P3/FDC5010-P3/FDC6310-P3 | ГД5010-П3/ГД6310-П3 | ГД5010-П3/ГД6310-П3 | ||
| Скорость быстрого перемещения по оси X / Z | м/мин | 6/8 | 4/5 | 4/5 | |
| Перемещение по оси X | миллиметр | 300 | 400 | 450 | |
| Перемещение по оси Z | миллиметр | 1000/1500/2000/3000 | 1100/1600/2100/3100 | 1100/1600/2100/3100 | |
| Минимальная единица настройки | миллиметр | 0.001 | 0.0001 | 0.0001 | |
| Мощность главного двигателя | Квт | 7.5 | 11 (частота) | 11 (частота) | |
| Общий энергоснабжение | Квт | 12/13 | 16/18/20 | 16/18/20 | |
| Вес машины | кг | 2900/3150/3500/4300 | 4000/4400/5000/5800 | 4100/4500/5100/5900 | |
| Размеры | миллиметр | 2640/3100/3600/4800×1800×1740 | 3500/4000/4500/5500×1900×1900 | 3500/4000/4500/5500×2000×2000 | |

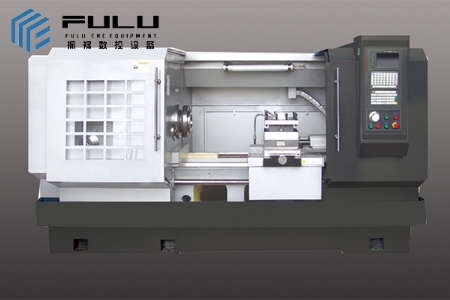

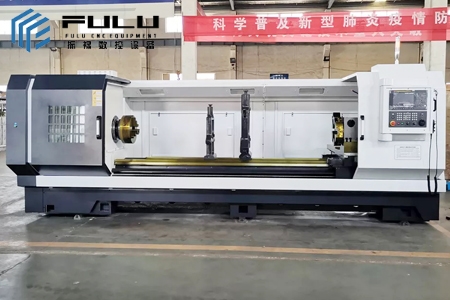

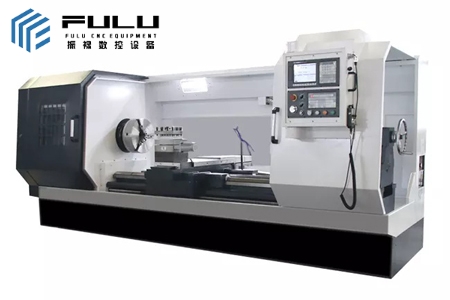

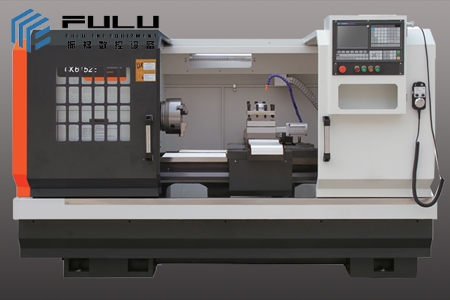

Описание продукта Машины
серии CK являются зрелыми продуктами, которые компания в основном экспортирует. Вся машина имеет компактную структуру, красивый внешний вид, большой крутящий момент шпинделя, хорошую жесткость, стабильную и надежную работу, а также хорошее сохранение точности.
Оптимизированная конструкция изголовья подходит для вращающихся дисков и деталей вала. Он может обрабатывать прямую, круглую, метрическую и дюймовую резьбу, а также многоголовочную резьбу. Его можно применять для токарной обработки дисков и деталей валов сложной формы и высокой точности обработки.
Направляющая станка станка и седельная направляющая изготовлены из жестких направляющих из специальных материалов, которые обрабатываются высокочастотной закалкой, которые являются сверхтвердыми и износостойкими, долговечными, имеют хорошее сохранение точности обработки.
Система числового программного управления включает в себя систему GSK980TC3, бытовой шарико-винтовой парой и высокоточный винтовой подшипник.
Подшипниковая группа высокоточного шпинделя и шпиндель прецизионной сборки и динамического испытания баланса используются для обеспечения высокой точности, низкого уровня шума и высокой жесткости.
Направляющая станка станка и седельная направляющая изготовлены из жестких направляющих из специальных материалов, которые обрабатываются высокочастотной закалкой, которые являются сверхтвердыми и износостойкими, долговечными, имеют хорошее сохранение точности обработки. Направляющая оснащена скребковым устройством для предотвращения коррозии направляющей железными опилками и охлаждающей жидкостью, что удобно для очистки железных опилок.
Особенности 1. Шпиндель оснащен высокоточной подшипниковой группой шпинделя, прецизионной сборкой и динамическим балансом, чтобы гарантировать, что шпиндель обладает высокой точностью, низким уровнем шума и высокой жесткостью.
2. Принят принцип работы червячной передачи турбины, верхняя и нижняя звездочки зацеплены, а винт зажат, что имеет преимущества быстрой индексации, высокой точности позиционирования и большого тангенциального крутящего момента. Трансмиссия и поворот основаны на положении элемента Холла, что обеспечивает длительный срок службы.
3. Трехкулачковый самоцентрирующийся патрон серии K11, короткое цилиндрическое соединение, интегральная губка (положительная и отрицательная пары), челюсть типа K11A/C/D представляет собой отдельную губку, которую можно регулировать вперед и назад.
4. Высокая эффективность, высокая точность, высокая скорость, хорошая жесткость, длительный срок службы, низкое энергопотребление, высокая синхронизация, простое обслуживание и простое управление пользователем.
5. Гидравлическая задняя бабка использует ручную (или гидравлическую) обработку детали регулировки, ручную блокировку.
6. В каждой точке смазки используется принудительное автоматическое смазывающее устройство для выполнения количественной смазки винтового стержня и направляющей с фиксированной точкой. При ненормальном состоянии или недостаточном количестве масла автоматически генерируется сигнал тревоги, который является стабильным и надежным.
Стандартная комплектация
Система управления: Система
ЧПУ GSK Насос
охлаждения Трехкулачковый ручной патрон
Автоматическое смазочное устройство
4-х позиционная револьверная головка
Дополнительное оборудование:
гидравлическая станция,
гидравлический патрон
