Обычный токарный станок

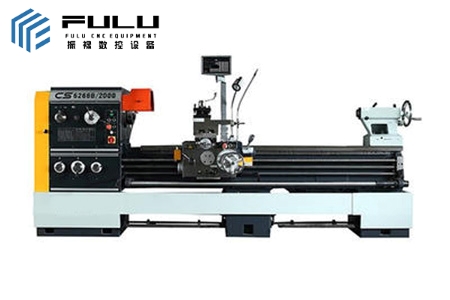

CS616266B Токарные станки с седельной станиной

Сфера применения

Максимальный диаметр поворота на станине: Φ660 мм

Максимальный диаметр поворота в седле: Φ870 мм

Диаметр отверстия шпинделя: Φ82 мм

Получение предложений

A^-A⁺

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

проект		единица	диапазон
			CS6166B	CS6266B
Диапазон обработки	Максимальный диаметр поворота на кровати	миллиметр	Φ660
	Максимальный диаметр поворота в седле	миллиметр		Φ870
	Эффективная длина в седле	миллиметр		240
	Максимальный диаметр поворота на седле	миллиметр	Φ420
	Максимальная длина заготовки	миллиметр	1000/1500/2000/3000
	Ширина грядки	миллиметр	390
веретено	Диаметр отверстия шпинделя	миллиметр	Φ82
	Тип шпиндельной головки		ISO 702/II. No8 Тип блокировки кулачка
	Частота вращения шпинделя	Обороты/мин	Уровень 24 9-1600
	Мощность двигателя шпинделя	Квт	7.5
Задняя бабка	Диаметр/ход втулки	миллиметр	φ75/150
	Конус наконечника	МТ	5
Нож	Количество позиций инструмента/размер инструмента		4/25Х25
Подача и резьба	Максимальный ход верхней башни	миллиметр	145
	Максимальный ход нижней башни	м/мин	320
	Подача по оси X	мм/об	93 вида 0,012-2,73
	Подача по оси Z Подача по оси Z	мм/об	93 вида 0,028-6,43
	Метрические потоки	миллиметр	48 видов 0,5-224
	Дюймовая резьба	ТПИ	48 видов 72-1/8
	Модульные нити	π мм	42 вида 0,5-112
	Диаметр резьбы	ДП	42 вида 56-1/4
другой	Мощность двигателя насоса охлаждения	Квт	0.06
	Длина машины	миллиметр	2632/3132/3632/4632
	Ширина станка	миллиметр	1050
	Высота машины	миллиметр	1350
	Вес машины	кг	2400/2600/2800/3000

Введение продукта:

1. Его можно использовать для внутренней и внешней токарной обработки, конусной токарной обработки, торцевой токарной обработки и других вращающихся деталей;

2. Токарная обработка всех видов широко используемых метрических, имперских, модульных и диаметрных резьб;

3. Проводить бурение, развёртывание и вытягивание масла пазов и т.д.;

4. Он также может обтачивать все виды плоских деталей и деталей специальной формы;

5. Соответственно со сквозными отверстиями для шпинделя, в которые можно вместить прутки с большими диаметрами;

6. С метрической или имперской системой подачи, подходит для регионов и стран с разными единицами измерения длины;

7. Есть ручные тормоза и ножные тормоза на выбор пользователей;

8. Электрическая система с разным напряжением (220В, 380В, 420В) и разными частотами (50Гц, 60Гц).

Стандартная конфигурация

Трехкулачковые патроны и фланцы
Четырехкулачковые патроны и фланцы (для CS6266B)
Четырехпозиционная револьверная головка
Циферблат
Лицевая панель (для CS6266B)
Люнет
Держатель
инструмента Светодиодные фонари рабочего освещения
Безель
во всю длину Мертвые точки и центры, комплекты

гаечных ключей, гаечных
ключей, топливных пистолетов
, дополнительного оборудования
, токозаки
, диск
с произвольной пряжкой, механические ограничители
столкновений, быстросменная револьверная головка (американская/итальянская/европейская),
защита патрона
Защита револьверной головки,
коническая матрица,
двухосевой / трехосевой цифровой дисплей
