Максимальный диаметр поворота на станине: Φ520 мм
Максимальный диаметр вращения поперечной скользящей пластины: Φ220 мм
Технические параметры:
проект | единица | параметр | |
Основные параметры: | Максимальный диаметр поворота на кровати | миллиметр | Φ520 |
Максимальный диаметр вращения поперечного салазки | миллиметр | Φ220 | |
Максимальная длина обработки | миллиметр | 410 (Гребной инструмент) / 310 (Револьверная головка) | |
Максимальный ход по оси X | миллиметр | 500 | |
Максимальный ход по оси Z | миллиметр | 500 | |
Мощность двигателя шпинделя | КВТ | 5.5 Сервопривод | |
Параметры шпинделя | Максимальная частота вращения шпинделя | оборотов в минуту | 3000 об/мин |
Форма зажима | Гидравлические патроны/патроны | ||
Количество ступеней частоты вращения шпинделя | Бесступенчатая регулировка скорости | ||
Код конца шпинделя | А2-6 | ||
Диаметр отверстия шпинделя | миллиметр | Φ66 | |
Внутренний диаметр тянутой трубы шпинделя | миллиметр | Φ55 | |
Параметры секции фида | Высокая скорость перемещения | м/мин | Х:24 З:24 |
Скорость подачи при резке | мм/мин | 1-15000 | |
Крутящий момент двигателя X/Z | Нм | 7.5/7.5 | |
Поперечное сечение хвостовика | 25×25 | ||
Нож | миллиметр | Взвод/турель | |
Повторяемость по X/Z | миллиметр | ±0,003 | |
Вес форм-фактора | Размеры (ДхШхВ) | L | 2500х1620х1890 |
Форма и наклон кровати | Монолитный/45 градусов | ||
Вес всей машины | миллиметр | 3000 |

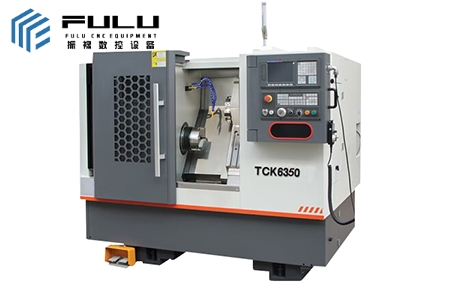

Описание станка: Этот станок представляет собой высокоскоростной, высокоточный, высоконадежный станок с наклонной станиной. Основные компоненты, такие как рама станины, станина и передняя бабка, отлиты из высокопрочных материалов для обеспечения долговременной стабильности станка.
Машина имеет встроенную наклонную конструкцию с углом наклона 45 °, оснащенную высокоточной предварительно нагруженной тайваньской линейной направляющей качения. Серводвигатель соединен непосредственно с винтовым стержнем с помощью упругой муфты с высоким крутящим моментом и низкой инерцией. Опора винтового стержня имеет конструкцию предварительного натяжения, которая может устранить люфт трансмиссии и предварительно компенсировать влияние термической деформации на точность при длительной эксплуатации станка для обеспечения точности позиционирования и повторной точности позиционирования; Станок обладает высокой точностью позиционирования и плавным удалением стружки, что подходит для высокоскоростной и высокоточной механической обработки.
Использование высокоскоростного, высокоточного, высокожесткого кассетного шпинделя и серводвигателя шпинделя позволяет достичь более высокой скорости вращения шпинделя. Шпиндельный узел собран в термостатической камере. После сборки он работает при постоянной температуре в течение 72 часов, а затем непрерывно работает на машине в течение 72 часов, чтобы обеспечить надежность высокоскоростной и высокоточной работы.
Принят метод расположения, скорость смены инструмента высокая, а точность позиционирования высокая.
