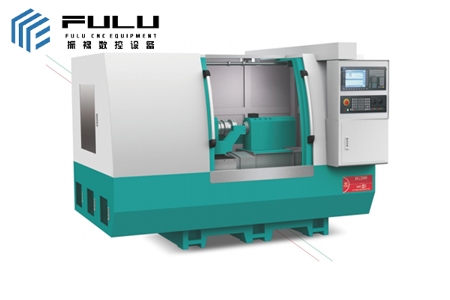

IG200 высокоточный станок с ЧПУ для внутреннего шлифования

Описание продукта :

1. Основной
корпус и основные узлы изготовлены из высококачественного чугуна FC-30. После искусственной нормализующей термической обработки его затем подвергают естественной обработке старением. Основные компоненты обрабатываются на оборудовании мирового уровня, таком как YASDA, MITSUI SEIKI, TOSHIBA, ELB и др. Размер точности может достигать микронного уровня, что обеспечивает высокую точность основных компонентов оборудования.

2. Шпиндель шлифовального круга Шпиндель
шлифовального круга оснащен электрическим шпинделем, который обладает такими характеристиками, как высокая скорость, высокая точность, высокая жесткость, низкая вибрация, низкий уровень шума и низкий рост температуры. Приводная система охлаждается системой водяного охлаждения, чтобы головка шлифовального круга всегда работала в термически стабильном состоянии. Эффективность резки увеличена в два раза. В соответствии с требованиями к обработке, электрический шпиндель с различными скоростями 24000-60000 об/мин может быть выбран для достижения высокоскоростного, высокоточного и высокоэффективного шлифования заготовки. Для заготовок с глубокими внутренними кругами цельный шпиндель может быть изготовлен по индивидуальному заказу для достижения прецизионного шлифования.

3. Система
ЧПУ использует немецкую систему ЧПУ Siemens 828D, после вторичной разработки, удобный интерфейс управления, оснащенную высокопроизводительным серводвигателем Siemens, чтобы система ЧПУ и система передачи оборудования имели лучшую совместимость, и в то же время имеет функции автоматического ремонта песка и автоматической компенсации для обеспечения стабильности и точности подачи и шлифовки.
(1) Цифровизация обработки, повышение точности, установление стандартизации и обеспечение стабильности и стабильности качества продукции.
(2) Системная панель изготовлена из литья под давлением из магниевого сплава, который отличается прочностью и долговечностью. Системные кнопки имеют защитную пленку и имеют степень защиты IP65.
(3) Система не нуждается в батареях, данные хранятся постоянно, нет необходимости в охлаждающих вентиляторах, а энкодер двигателя не нуждается в батареях для запоминания положения.
(4) Интерфейс Ethernet, USB (онлайн-обработка) CF-карта не имеет ограничений по емкости. Обработка станка может контролироваться в режиме онлайн с главного компьютера. Программы на картах USB и CF могут быть отредактированы и изменены по желанию в системе ЧПУ.
(5) Цикл обработки с функцией анимации очень интуитивно понятен, что может повысить эффективность программирования.
(6) Управление
данными из нескольких раундов (7) Графический инструмент программирования цеха/цеха. Быстрое и интуитивно понятное программирование без G-кода (опция), особенно для небольших партий заготовок.
(8) Высокая точность управления системой и сервоприводом, 80-битная точность вычислений с плавающей запятой в нанометрах, устранение погрешности
расчета (9) Хранение на USB-накопителях и картах флэш-памяти

4. Устройство подачи по оси Z Подающий
вал использует предварительно нагруженную высокоточную линейную направляющую, которая может выдерживать нагрузку во всех направлениях, выделять характеристики низкого коэффициента трения и устранять зазор в движении, а также достигать точности программирования 0,001 мм;

5. Головка бабки заготовки
Головка бабки оснащена подшипником скольжения, который может осуществлять быстрое движение в направлении оси X, самая высокая скорость может достигать 10 м/мин, а разрешение подачи может достигать 0,001 мм. Шпиндель передней бабки может быть оснащен пленочным патроном, гидравлическим трехкулачковым патроном и другим патронным оборудованием и устройством для обрезки роликового песка.

6. Автоматическая система
смазки Направляющие и прецизионные шарико-винтовые пары станка непрерывно смазываются автоматической системой смазки, что обеспечивает более длительный срок службы и сохранение наилучшей точности в течение длительного времени. Система охлаждения отделена от фюзеляжа для устранения воздействия вибрации и облегчения рассеивания тепла.

Стандартная комплектация
1. Шлифовальное и охлаждающее устройство (резервуар для воды / водяной насос / водяная труба) (1 комплект)
2. Ручка для алмазного ножа (1 шт.)
3. Стол для регулировки угла наклона (1 шт.)
4. Ящик для инструментов и ящик для инструментов (набор шестигранных ключей / ключ с открытым концом / отвертка) (1 комплект)
5. Адаптер шлифовального круга шпинделя (3 шт.).
6. Высокоскоростной шлифовальный шпиндель (1 шт.)
7. Базовый регулировочный блок (6 шт.)

Дополнительное оборудование
1.Гидравлический трехкулачковый патрон
2.Фланец патрона
3.Механический шпиндель: 10,000/20,000/30,000 об / мин
Моторный шпиндель: 40 000/100 000 об / мин
4. Устройство
для проверки торцевой поверхности
6. Фильтр
для бумажной ленты 7. Полностью закрытая крышка и автоматическая дверца
8. Автоматический измерительный прибор для измерения внутреннего диаметра
