плоскошлифовальный станок

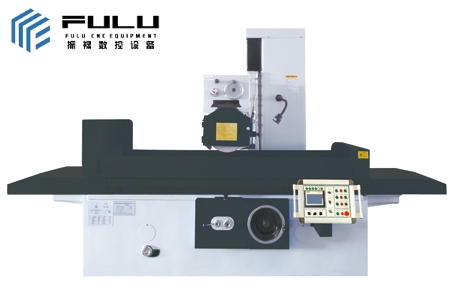

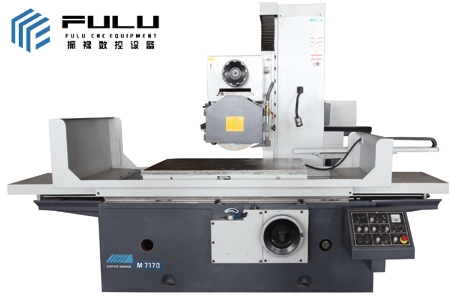

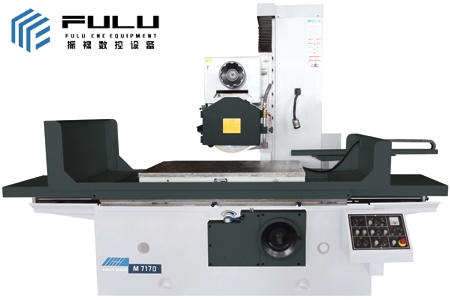

Автоматический шлифовальный круг M71 мобильный плоскошлифовальный станок

Сфера применения

Максимальный размер помола:

1000*300*400 мм

3000*800*500 мм

A-A+
Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

проект единица М7130А
М7130Д		 М7140
М7140Д		 М7140А*1600
М7140Д*1600		 М7140А*2200
М7140Д*2200		 М7150А
М7150Д		 М7150А * 1600
М7150Д * 1600		 М7150А*2200
М7150Д*2200		 М7170А*1250
М7170Д*1250		 М7170А*1600
М7170Д*1600		 М7170А*2200
М7170Д*2200		 М7180*1600
М7180Д*1600		 М7180*2200
М7180Д*2200		 М7180*3000
М7180Д*3000
Размер стола (Д*Ш) миллиметр 1000*300 1000*400 1600*400 2200*400 1000*500 1600*500 2200*500 1250*700 1600*700 2200*700 1600*800 2200*800 3000*800
Максимальный размер шлифования заготовки (Д*Ш) миллиметр 1000*300*400 1000*400*400 1600*400*400 2200*400*400 1000*500*500 1600*500*500 2200*500*500 1250*700*500 1600*700*500 2200*700*500 1600*800*500 2200*800*500 3000*800*500
Продольный ход миллиметр 200-1100 200-1100 200-1700 200-2300 200-1100 200-1700 200-2300 200-1350 200-1700 200-2300 200-1700 200-2300 200-3100
Таблица продольной скорости мм/мин 3~27 3~27 3~27 3~27 500*1000 500*1600 500*2200 700*1250 700*1600 700*2200 800*1600 800*2200 800*3000
Стол Т-образный паз (количество слотов * ширина) миллиметр 3*18 3*18 3*18 3*18 3*22 3*22 3*22 3*22 3*22 3*22 3*22 3*22 3*22
Расстояние от центра шпинделя до рабочей поверхности миллиметр 600 600 600 600 700 700 700 700 700 700 700 700 700
Максимальный каскад (с магнитным патроном) кг 470 630 1000 1380 700 1240 1410 1100 1400 1800 1600 2000 3000
Размер магнитного патрона миллиметр 300*1000 400*1000 400*1600 400*2200 500*1000 500*1600 500*2200 700*1250 700*1600 700*2200 800*1600 800*2200 800*3000
Размер колеса (OD*Width*ID) миллиметр 400*40*127 400*40*127 400*40*127 400*40*127 400*40*127 400*40*127 400*40*127 400*40*127 400*40*127 400*40*127 400*40*127 400*40*127 400*40*127
Частота вращения шпинделя (бесступенчатая) оборотов в минуту 1440 1440 1440 1440 1440 1440 1440 1440 1440 1440 1440 1440 1440
Скорость стола м/мин 3~27 3~27 3~27 3~27 3~27 3~27 3~27 3~27 3~27 3~27 3~27 3~27 3~27
Шлифовальная головка перемещается в сторону Скорость непрерывной подачи м/мин 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5 0.5-4.5
Прерывистое кормление мм/т 3~30 3~30 3~30 3~30 3~30 3~30 3~30 3~30 3~30 3~30 3~30 3~30 3~30
Колеса
движутся
вертикально		 Это быстро мм/мин 400 400 400 400 400 400 400 400 400 400 400 400 400
Подача маховиком на грамм мм/г 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.005 0.005
Каждый маховик подает мм/об 0 0.645 0.02 0.02 0.02 0.515 0.515 0.515 0.515 0.515 0.515 0.515 0.515 0.515
Двигатель шпинделя Квт 7.5 7.5 7.5 7.5 7.5 7.5 7.5 11 11 11 15 15 15
Гидравлический двигатель Квт 3 шт 3 шт 3 шт 3 шт 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5
Двигатель охлаждающей жидкости Квт 0.125 0.125 0.125 0.125 0.125 0.125 0.125 0.125 0.125 0.125 0.125 0.125 0.125
Подъемные двигатели Квт 0.37 0.37 0.37 0.37 0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55
Общая номинальная мощность Квт 11 11 11 11 12.25 12.25 12.25 19.75 19.75 19.75 28.75 28.75 28.75
Шероховатость поверхности микрон Лa0.63 Лa0.63 Лa0.63 Лa0.63 Лa0.63 Лa0.63 Лa0.63 Лa0.63 Лa0.63 Лa0.63 Лa0.63 Лa0.63 Лa0.63
Общий вес кг 3500 4700 6600 8000 5000 7100 8500 6200 6600 7200 9500 11000 13000
Размер упаковки (Д*Ш*В) миллиметр 2840*1710*2130 295*220*233 500*220*233 680*220*233 320*228*252 520*228*252 680*228*252 385*228*255 560*228*255 680*228*255 490*260*270 570*260*270 865*260*270



продукцияособенность

Высокопрочный чугунный фундамент

Машина перемещается в сторону, гидравлически или вручную;

Гидравлически перемещается в продольном направлении с переменной скоростью

Автоматическая подача достигается за счет вертикального перемещения серводвигателя и контроллера ПЛК

Станок подходит для шлифования в тяжелых условиях и обладает высокой эффективностью шлифования

Принудительная смазка направляющих для продления срока службы машины.

применять

Этот станок использует периферию шлифовального круга для шлифовки плоскостей заготовок из различных сталей, чугунов и цветных металлов, и подходит для различных механических цехов и механических цехов.

Стандартные аксессуары

Система охлаждения, фонари рабочего освещения, выравнивающие клинья, анкерные винты, фланцы колес, балансировочные оправки колес, магнитные патроны, стандартные колеса, руководство оператора, сиденье для правки шлифовального круга, контроллер ПЛК и сенсорный экран.

Дополнительные аксессуары
Алмазная ручка,
магнитная фракция, система
охлаждения, шлифовальный круг, балансировочная рама
