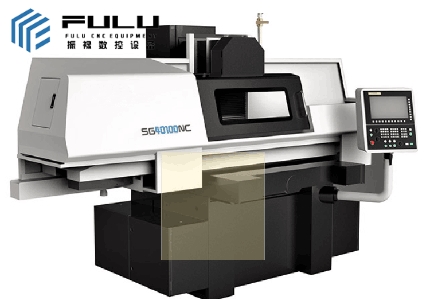

Плоскошлифовальный станок серии CNC

Сфера применения

Максимальный размер шлифования: 406×1020 мм

Технические параметры ПрезентацияОборудованиеПолучение предложений

Предмет модели		Единица	SG2050NC2	SG2550NC2	SG3063NC2	SG30100NC2	SG4080NC2	SG40100NC2
			SG2050NC3	SG2550NC3	SG3063NC3	SG30100NC3	SG4080NC3	SG40100NC3
Площадь стола (Ш×Л)		миллиметр	200×460	254×508	305×635	305×1020	Номер 406×813	406×1020
Максимальное количество движений влево и вправо		миллиметр	510	570	765	1130	910	1130
Максимальное количество движений перед и сзади стола		миллиметр	238	275	340	340	450	450
Максимальное расстояние от оси шпинделя до рабочей поверхности		миллиметр	450	450	580	580	580	580
Размер магнитного патрона		миллиметр	200×460	250×500	300×600	300×1000	400×800	400×1000
Верстак перемещается в продольном направлении	скорость	м/мин	5-25 (модель NC2); 0,02-15 (модель NC3)
	Электронная микроподача маховика	мм/дел.	0,005 (модель NC3)
Верстак перемещается в сторону	Автоматическая подача	мм/ход	0,005~12
	Скорость маневра	м/мин	0~1
	Электронная микроподача маховика	мм/дел.	0.005
Шлифовальная головка перемещается вертикально	Автоматическая подача	мм/ход	0.001-0.05
	Быстрая подача	м/мин	0~1
	Электронная микроподача маховика	мм/сделай сам	0.001
шлифовальный круг	Скорость вращения	оборотов в минуту	50 Гц 2850		50 Гц 1450
			60 Гц 3450		60 Гц 1750
	размер	миллиметр	200×20×31.75		350×40×127
Двигатель шпинделя		Квт	1.5	2.2	5.5
Электродвигатель гидравлической станции		Квт	0,75 (модель NC2)		2.2 (модель NC2)
Двигатели насосов охлаждения		Квт	0.04		0.125
Параллельность обрабатываемой детали по отношению к поверхности основания		миллиметр	300:0.005
Шероховатость поверхности заготовки		мкм	Рас0.63
Максимальная грузоподъемность стола (включая присоску)		кг	120	180	270	400	500	600
Высота машины		миллиметр	1675		1890
Площадь (Л×Ш)		миллиметр	2050×1400 гг.	2300×1600	No 2900×2200	4400×2200	3600×2400	4400×2400
Вес брутто		кг	1600	1800	2800	3500	3800	4300
Размеры упаковки (Д×Ш×В)		миллиметр	1780×1500×2155	2000×2100×2150	2350×2220=2150	No 2950×2220×2150	No 2850×2270×2180	2950=2270×2150

Описание продукта :

Эта серия станков представляет собой двухосевой или трехосевой плоскошлифовальный станок с ЧПУ. Используйте SIMENS, FANUC или другие системы ЧПУ. Он широко используется в производстве прецизионных пресс-форм, прецизионных оптических деталей, прецизионного оптического стекла, медицинского оборудования, производстве мобильных телефонов и других прецизионных деталях; Он особенно подходит для обработки алмазов, керамических материалов и твердых сплавов. Станок также может использовать торец шлифовального круга для шлифовки вертикальной плоскости заготовки. При шлифовании, в зависимости от формы и размера заготовки, она может быть прикреплена к магнитному патрону, закреплена непосредственно на рабочей поверхности или зажата другими приспособлениями.

1. Основные детали, такие как станина, седло, колонна, корпус шлифовальной головки и верстак, изготовлены из высокопрочного чугуна, со стабильной организацией и постоянной гарантией качества.

2. Шпиндель шлифовальной головки оснащен прецизионным радиально-упорным подшипником, конструкцией втулки шпинделя высокой жесткости, высокой точностью вращения, простотой использования и обслуживания.

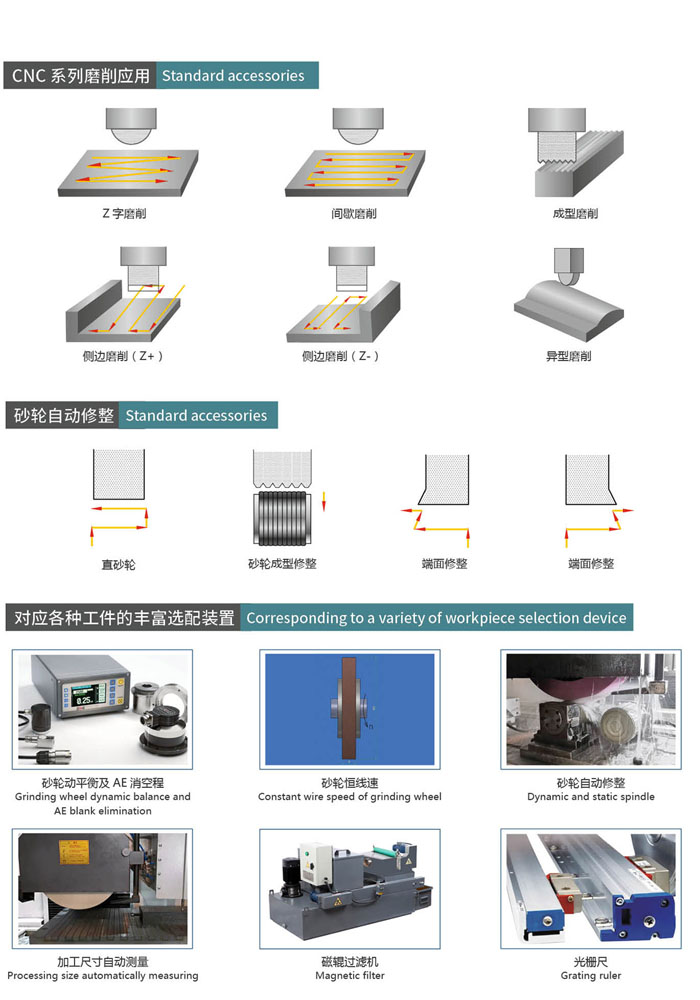

3. Серия NC2 гидравлического привода, подача вверх и вниз, передняя и задняя оси оснащены прецизионными шарико-винтовыми парами, серводвигателем переменного тока и системой числового программного управления, высокой чувствительностью подачи, может реализовывать плоскость, формующую поверхность (двухосевой рычажный механизм может осуществлять различную правку шлифовального круга, чтобы добиться формовочной поверхности, неравноудаленную глубокую канавку или ступенчатое автоматическое шлифование, простое в эксплуатации, высокую эффективность.

4. Левая и правая подача серии NC3, подача вверх и вниз, передняя и задняя оси управляются прецизионным шарико-винтовым паром, серводвигателем переменного тока и системой ЧПУ, в дополнение к функциям серии NC2, а также через левый и правый, верхний и нижний рычажные рычаги вала для достижения выпуклой и вогнутой поверхности, дуговой поверхности и другой специальной формы шлифовки поверхности.
