Размер стола (Д * Ш): 4x20 м
Максимальная нагрузка: 10 т/м²
Технические параметры:
|
Модель
параметр |
XKW2642x100(XKW2650x100) | XKW2642x120(XKW2650x120) | XKW2642x140(XKW2650x140) | XKW2642x160(XKW2650x160) | XKW2642x180(XKW2650x180) | XKW2642x200(XKW2650x200) |
| Диапазон обработки | ||||||
| Эффективная ширина портала (мм) | 4200(5000) | |||||
| Перемещение по оси X (мм) | 10800 | 12800 | 14800 | 16800 | 18800 | 20800 |
| Перемещение по оси Y (мм) | 4600(5000) | |||||
| Перемещение по оси Z (мм) | 1250/1500 | |||||
| Торцевая поверхность шпинделя к столу (мм) | 250~1500/1750 | |||||
| верстак | ||||||
| Размер стола (ШхД) (мм) | 3000×10000(4000×10000) | 3000×12000(4000×12000) | 3000×14000(4000×14000) | 3000×16000(4000×16000) | 3000×18000(4000×18000) | 3000×20000(4000×20000) |
| Нагрузка на стол (т) | 10 | |||||
| Т-образный паз стола (размер х расстояние) | 36×250 | |||||
| веретено | ||||||
| Форма/размер поперечного сечения плунжера (мм) |
Квадратный баран
450×450 |
|||||
| Максимальная частота вращения шпинделя (об/мин) | 3500 | |||||
| Мощность шпинделя (кВт) | 22/26(30/37) | |||||
| Форма передачи шпинделя | Прямое подключение + двухступенчатая коробка передач ZF | |||||
| Конус шпинделя | БТ5О | |||||

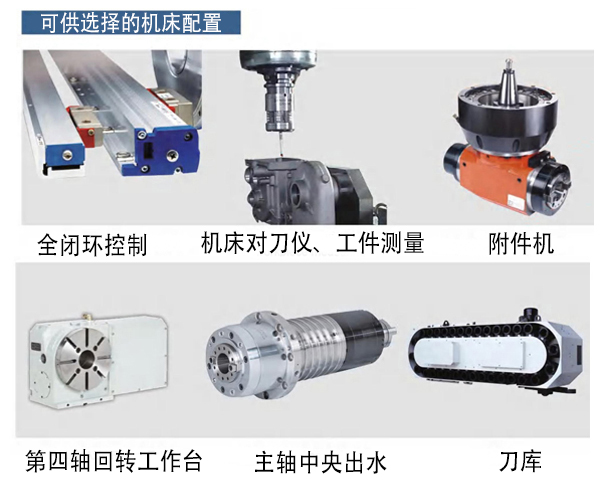

| Инструментальный магазин (опция) | ||||||
| Емкость инструментального магазина (T) | 24/32/40/60 | |||||
| Максимальный диаметр инструмента (мм) | Φ125 /230 | |||||
| Максимальная длина инструмента (мм) | 300 | |||||
| Максимальный вес инструмента (мм) | 15 | |||||
| другой | ||||||
| Общая мощность (кВА) | 100 | |||||
| Вес машины (T) | 125 (140) | 140 (160) | 155 (180) | 170 (200) | 185 (220) | 200 (240) |
| Размер машины (мм) |
17000х8000х6800
(17000x9000x6800) |
19000х8000х6800
(19000x9000x6800) |
21000х8000х6800
(21000x9000x6800) |
23000х8000х6800
(23000х9000х6800) |
25000х8000х6800
(25000x9000x6800) |
27000х8000х6800
(27000x9000x6800) |
| Числовая система управления | Сименс 828Д | Сименс 828Д | Сименс 828Д | Fanuc Oi-MF | Сименс 828Д | Сименс 828Д |
| ФАНУКОи-МФ | ФАНУК0и-МФ | ФАНУК0и-МФ | ФАНУК0и-МФ | ФАНУК0и-МФ | ФАНУК0и-МФ | |
Функции:
Немецкая технология!

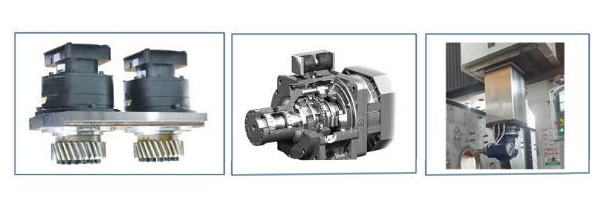

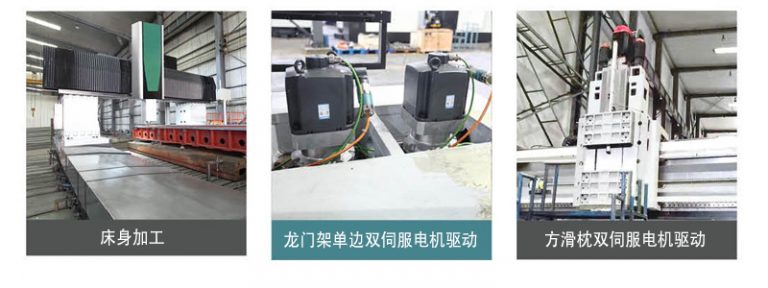

Односторонний двойной реечный электронный зазор, высокая точность синхронизации движения портала!
Для изменения скорости вращения шпинделя используется комбинация коробки передач ZF и самодельной коробки передач для улучшения выходного крутящего момента шпинделя станка, который подходит для обработки в тяжелых условиях.
Квадратный плунжер имеет поперечное сечение 450 мм x 450 мм / 500 мм x 500 мм, приводится в движение двойными серводвигателями, с ходом 1500 мм / 2000 мм, хорошей жесткостью и может быть повторно разрезан с помощью сверхмощного шпиндельного блока.
