фрезерный станок общего назначения

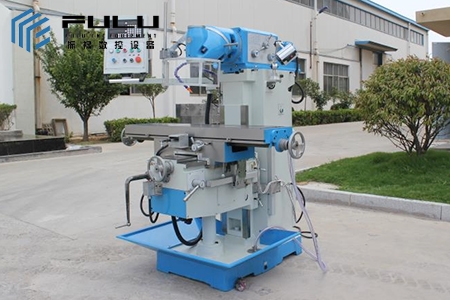

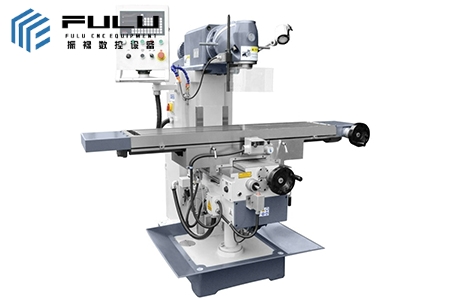

Фрезерный станок с роторной головкой серии X6230

Сфера применения

Размер стола: 1370x300 мм

Максимальная нагрузка на верстак составляет 300 кг

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

Модель	Х6230	Х6230А	Х6230Б	Х6230С
Рабочая зона
Размер стола (Д×Ш)	1270x300мм	1370x300мм	1270x300мм	1370x300мм
Т-образный паз (количество слотов x ширина слота x расстояние между пазами)	3x14x80мм
Максимальная грузоподъемность верстака	300 кг
Угол поворота	Дальность: ±45°
Расстояние от торца шпинделя до стола	100-500 мм
маршрут
Продольный ход стола (X)	720мм	820мм	900мм	1000мм
Поперечное перемещение стола (Y)	300 мм (280 мм при наличии цифрового дисплея)		380 мм (360 мм при наличии цифрового дисплея)
Вертикальное перемещение стола (Z)	400 мм
веретено
Диапазон скоростей вращения шпинделя	Уровень 11; 45-1660 об/мин
Конус шпинделя	7:24, ИСО40
Мощность двигателя главного привода	3 киловатта
Угол поворота фрезерной головки	±360°
Кормить
Скорость ускоренного перемещения (X/Y/Z)	1335/1335/1000 мм/мин
Диапазон подачи (X/Y)	30-830 мм/мин
Диапазон подачи (Z)	23-625 мм/мин
другой
Габариты машины (Д×Ш×В)	1730x1760x1700 мм	1830x1760x1700 мм	1730x1760x1700 мм	1830x1760x1700 мм
Вес нетто	1800 кг	1850 кг	1850 кг	1900 кг

Введение
в оборудование Фрезерный станок с роторной головкой серии X6230 является зрелым продуктом, который в основном экспортируется компанией ANTISHICNC. Вся машина имеет компактную конструкцию и красивый внешний вид. Он подходит для сверления, развертывания, развертывания, снятия фаски, нарезания резьбы, плоского фрезерования, ступенчатой плоскости, наклона, фрезерования пазов, резки фрезерных кривых, поверхностей, кулачков. Благодаря бесступенчатой регулировке скорости и автоматическому изменению скорости он получает высокий крутящий момент на низких скоростях и подходит для обработки отверстий с большой глубиной резания и большим диаметром. Фюзеляж и основные узлы изготовлены из высокопрочного чугуна, а микроструктура стабильна, что обеспечивает устойчивость станка к длительному использованию.

Подробная информация о
продукте • Вертикальная головка с вращением на 360° и вращающаяся головка могут быть преобразованы между режимами
вертикального и горизонтального фрезерования • Шпиндель приводится в движение непосредственно редуктором
для мощного фрезерования • Подача стола приводится в движение серводвигателем, который отличается высокой точностью, низким уровнем шума и простотой в эксплуатации. Один стержень с возможностью выбора направления
подачи стола • Простая конструкция панели управления для удобства работы (опционально DRO)

Стандартное оборудование:
Шпиндель Отверстие Конус ISO40-27
8 Фрезерные патроны
5 дюймов
Тиски
Тяги Подъемный кривошип
Рабочие фары
Система
охлаждения Инструменты и ящики
для инструментов Руководство оператора

Дополнительные аксессуары: (требуется дополнительная плата)
3-осевая цифровая дисплейная система
Индексная головка 100 мм (ручная)
Поворотный стол
6-дюймовые тиски

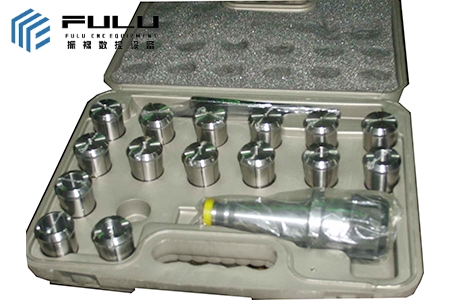

15 фрезерных патронов 58 зажимных комплектов

Новая алюминиевая консоль

Защитная пленка
Светодиодные фонари
рабочего освещения Автоматическая концентрированная смазка
маслом Электрические компоненты Schneider
