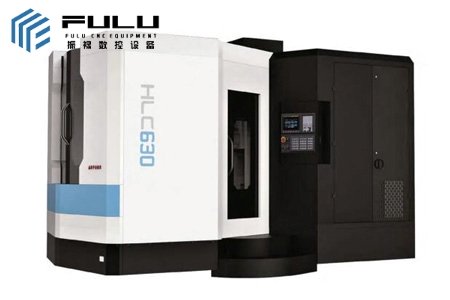

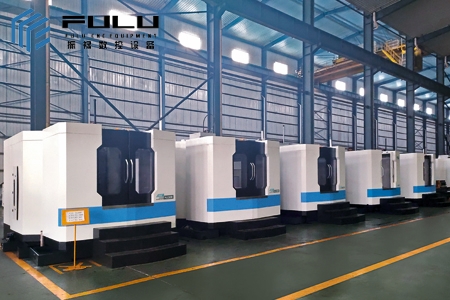

Горизонтальный обрабатывающий центр серии HLC

Сфера применения

Размер стола (Д*Ш):

500*600 - 1500*1500мм

Максимальный вес погрузки: 0,5 - 8 т

Получение предложений

A^-A⁺

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

Параметры модели	HLC500	HLC500S	HLC630	HLC630S
Размер стола (мм)	500х6К0	500×600	630×630	630×700
Максимальная нагрузка на стол (кг)	500	600	1500	950
Индексация таблиц (°)	1°x360/0,001° непрерывный	1°x360/0,001° непрерывный	1°x360/0,001° непрерывный	1°x360/0,001° непрерывный
Тавр-образный паз стола (количество пазов х широкий паз х расстояние между пазами) (мм)	6х14х80	6х14х80	5х18х125	5х18х125
Ход по осям X/Y/Z (мм)	800/600/600	800/6201600	1000/800/900	1050/750/900
Скорость ускоренного перемещения (X /Y /Z) м/мин	20/15/20	20/15/20	20/15/20	20/15/20
Скорость резки XYZ (мм/мин)	1-8000	1-8000	1-8000	1-8000
Осевая линия шпинделя к столу (мм)	50-650	40-640	0-800	120-870
Торцевая поверхность шпинделя к центру стола (мм)	150-750	185 ~ 785 (БТ40) 158-758 (БТ50)	200~1100	130~1030
Частота вращения шпинделя (об/мин)	6000	6000/8000	6000	6000
Мощность шпинделя (кВт)	11/15	11/15	15/18.5	15/18.5
Форма хвостовика	БТ50	БТ50	БТ50	БТ5О
Тянущие шпильки	БТ50 ~ 45°	BT40-45°BT50~45°	БТ50-45°	БТ50-45°
Емкость инструментального магазина	24; 32/40	24; 32/40	24; 32/40	24; 32/40
Время смены инструмента (секунды)	3.5	3.5	3.5	3.5
Максимальный вес инструмента (кг)	25	25	25	25
Максимальный диаметр инструмента (мм)	Φ110 / Φ220	Φ110 / Φ220	Φ110 / Φ220	Φ110 / Φ220
Барометрическое давление (МПа)	0,6 ~ 0,8	0,6 ~ 0,8	0,6 ~ 0,8	0,6 ~ 0,8
Масса машины (кг)	10800	121500	13000	13500
Размеры профиля машины (Д x Ш x В) мм	3800х 3000х 3020	3800х 2800х 2900	4300х 3150х 3800	4300х 3150х 3600

HLC800	HLC1000	HLC1000S	HLC1250	HLC1500
800×800	1000×1000	1000×1000	1250×1250	1500×1500
2000/3000	5000	1500	7000/5000	8000
1°x360/0,001° непрерывный	1°x360/0,001° непрерывный	1°x360/0,001° непрерывный	1°x360/0,001° непрерывный	1°x360/0,001° непрерывный
5х22х160	7х22х130	7х22х130	7х22х150	5х28х275
1200/900/900	1800/1400/1400	1600/1000/1000	1800/1400/1400	2500/1500/2000
20/15/20	16/12/16	16/12/16	16/12/16	9/9/9
1-8000	1-~5000	1-5000	1-5000	1-5000
0-900	0~1400	120~1120	0~1400	50~1550
200~1100	250~1650	200~1200	250~1650	610~2610
6000	6000	6000	6000	6000
15/18.5	18.5/22	18.5/22	18.5/22	18.5/22
БТ50	БТ50	БТ50	БТ50	БТ50
БТ50 ~ 45°	БТ50 ~ 45°	БТ50 ~ 45°	БТ50 ~ 45°	БТ50 ~ 45°
24; 32/40	30; 3240	30; 3240	30; 3240	30; 3240
3.5	7.5	7.5	7.5	7.5
25	25	25	25	25
Φ110 / Φ220	Φ125 / Φ240	Φ125 / Φ240	Φ125 / Φ240	Φ125 / Φ240
0,6 ~ 0,8	0,6 ~ 0,8	0,6 ~ 0,8	0,6 ~ 0,8	0,6 ~ 0,8
14000	26000	20000	28000	34000
4300х3150х3900	7400х 5900х 3820	6400х 5500х 3820	7400х5900х 3820	8200х6900х5000

Параметры модели	HLC630SAPC	HLC630APC
Размер стола (мм)	630×700	630×630
Количество верстаков	2	2
Индексация таблиц (°)	1°x360/0,001°	1°x360/0,001°
Максимальный вес груза (кг)	950×2	800×2
Тавр-образный паз стола (количество пазов х широкий паз х расстояние между пазами) (мм)	5х18х125	5х18х125
Максимальный размер заготовки (мм)	960 ×800	Φ1000 ×900
3-осевое перемещение (X/Y/Z) (мм)	1050/750/900	1100/800/1100
Скорость подачи по трем осям (м/мин)	20	24
Осевая линия шпинделя к столу (мм)	0~750	50~850
Торцевая поверхность шпинделя к центру стола (мм)	130~1030	125~1225
Конус шпинделя	БТ50	БТ50
МАКСИМАЛЬНАЯ СКОРОСТЬ ВРАЩЕНИЯ ШПИНДЕЛЯ (ОБ/МИН)	6000	6000
Мощность двигателя шпинделя (кВт)	15/18.5	15/18.5
Тип АТХ, емкость инструмента	Дисковый тип 30T (опционально: цепь типа 32T/40T)
Точность/повторяемость позиционирования по 3 осям (мм)	0.018/0.010	0.015/0.008
Точность/повторяемость шардирования	15/5	10/3

Функции:

Серия HLC Основание, колонна, скользящий стол и передняя бабка этого станка изготовлены из высококачественного чугуна HT300. Основной фундамент имеет конструкцию с плотной арматурой большого сечения, а анализ методом конечных элементов используется для обеспечения высокой жесткости на изгиб, высокой жесткости на кручение, высокой собственной частоты и улучшенной виброустойчивости.

Трехосевая линейная направляющая для высокоскоростного технического исполнения. И точность высокая. После лечения вторичного старения устраняется внутреннее напряжение. Он обладает такими характеристиками, как хорошая общая жесткость, хорошее поглощение вибрации и хорошие сейсмические характеристики.

Он широко используется для обработки коробчатых деталей, деталей корпусов и дисковых деталей в военной, автомобильной, пресс-форме, машиностроении и других отраслях промышленности. После того, как детали будут зажаты один раз, их можно обрабатывать в нескольких процессах, таких как фрезерование, растачивание, сверление, расширение, развертывание, нарезание резьбы и т. Д., С высокой точностью, высокой степенью автоматизации, высокой надежностью, высокой степенью мехатроники, простотой в эксплуатации и красивым внешним видом.

Рис

Описание товара:

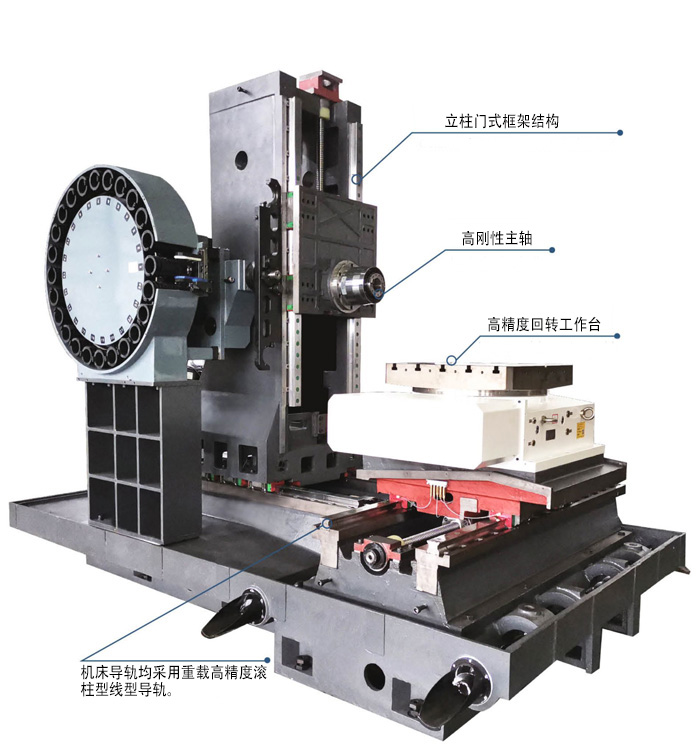

Горизонтальный обрабатывающий центр серии HLC продолжает жесткую горизонтальную конструкцию станка HC500A, HC630A, HC800A в целом, принимает перевернутую Т-образную структуру, интегрированную станину станка, интегрированную конструкцию с станиной станка перед станиной, а линейные координатные направляющие представляют собой сверхпрочные высокоточные линейные направляющие роликового типа, которые имеют небольшую вибрацию при движении станка с высокой скоростью, отсутствие ползучести при низкой скорости подачи, могут выдерживать тяжелое резание и обладают высокоточной стабильностью и динамическими характеристиками отклика.

Станок может выбрать систему FANUC и Siemens, а поворотный стол, инструментальный магазин, шпиндель, линейная направляющая и ходовой винт - все это тайваньские бренды.

порядковый номер	Стандартная конфигурация	порядковый номер	Необязательный
1	24 инструментальных магазина для роботов	1	32 роботизированных цепных инструментальных магазина
2	Шпиндельная система предотвращения пыли воздушной завесы	2	40 роботизированных цепных инструментальных магазинов
3	Система охлаждения заготовки	3	Центральный выходной шпиндель (с охлаждением под высоким давлением)
4	Поворотный стол с ЧПУ с равномерной индексацией	4	Коробка передач ZF
5	Автоматическая система смазки	5	Масляное охлаждение шпинделя
6	Спиральный конвейер стружки	6	Поворотный стол с ЧПУ с произвольной индексацией
7	Цепной подъемный транспортер для стружки	7	Скребковый подъемный транспортер для стружки
8	Встроенный защитный экран	8	Управление трехосевым энкодером
9	ящик для инструментов	9	Устройство обнаружения инструмента
10	Анкерные болты и амортизирующие блоки	10	Устройство для контроля заготовок
		11	Защитный козырек (защитная дверь)
		12	Ручной пневматический пистолет для выдувания крошки
		13	Водяной пистолет для чистки станка
		14	Простой водомасляный сепаратор
