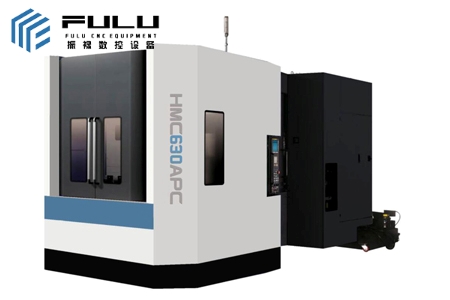

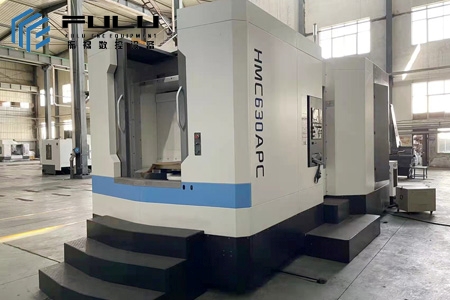

Горизонтальный обрабатывающий центр с автоматической сменой поддонов серии APC

Сфера применения

Размер стола (Д * Ш): 800 * 800 мм

Максимальный диаметр инструмента: Φ125×250

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

Модель параметр		единица	HMC500APC	HMC630APC	HMC630SAPC	HMC800APC
маршрут	Ход хода колонны (ось X)	миллиметр	800	1050	1050	1400
	Перемещение передней бабки (ось Y)	миллиметр	750	900	750	950
	Перемещение стола (ось Z)	миллиметр	850	1000	900	1370
	Расстояние от торца шпинделя до центра стола	миллиметр	100-850	100-1000	130-1030	100-1050
	Расстояние от центра шпинделя до рабочей поверхности	миллиметр	100-950	140-1160	0-750	150-1420
Кормить	Скорость быстрого перемещения по оси X	мм/мин	48000	36000	20000	36000
	Скорость быстрого перемещения по оси Y	мм/мин	48000	36000	20000	36000
	Скорость быстрого перемещения по оси Z	мм/мин	48000	36000	20000	36000
	Скорость подачи резания по оси X/Y/Z	мм/мин	20000	20000	10000	20000
верстак	Размер стола	миллиметр	500*500	630×630	630х 700	800×800
	Количество верстаков		2	2	2	2
	Тип индексации верстака	。	1（0.001）	1（0.001）	1（0.001）	1（0.001）
	Максимальная нагрузка на стол	кг	500	1200	950	2000
	Т-образный размер рабочей поверхности (количество пазов х ширина пазов х расстояние между пазами)	миллиметр	14х5х 100	18х5х125	5х18х125	22х5х 160
	Время замены поддонов	секунда	15	16	20	18
веретено	Конус шпинделя		ИСО50	ИСО50	ИСО50	ИСО50
	Мощность двигателя шпинделя	Квт	11/15	15/18.5	15/18.5	18.5/22
	Частота вращения шпинделя	оборотов в минуту	20-6000	20-6000	20-6000	20-6000
	Максимальный крутящий момент шпинделя (непрерывный/30 мин)	Коровий рис	140/191	249/307	249/307	520/619
	Технические характеристики заклепок		МАС403 П50Т-1	МАС403 П50Т-1	МАС403 П50Т-1	МАС403 П50Т-1
точность	Точность позиционирования по осям X/Y/Z	миллиметр	0.01	0.01	0.018	0.01
	Повторяемость по осям X/Y/Z	миллиметр	0.006	0.008	0.01	0.008
	Точность позиционирования по оси B	“	±4(±15)	±4(+15)	±15	±4(±15)
	Повторяемость по оси B	“	±1(±6)	±1(±6)	±4	±1(±6)
Инструментальный магазин	Емкость инструментального магазина	тонна	40/60	40/60	32/40	40/60
	Максимальный диаметр инструмента	миллиметр	Φ125/250	Φ125/250	Φ125/250	Φ125/250
	Максимальная длина инструмента	миллиметр	400	400	300	400
	Максимальный вес инструмента	кг	25	25	18	25
	Время смены инструмента	секунда	3.5	3.5	4.5	3.5
другой	Общая установленная мощность станка	Квт	40	50	45	50
	Размеры машины (Д * Ш * В)	миллиметр	6700х4200х3350	7600х4200х3650	6500х4100х3450	8400×5000×3850
	Вес машины	кг	16000	22000	16000	26000

Функции:

Серия HMC представляет собой горизонтальный обрабатывающий центр, спроектированный и разработанный компанией на основе концепции проектирования передовых станков в стране и за рубежом.

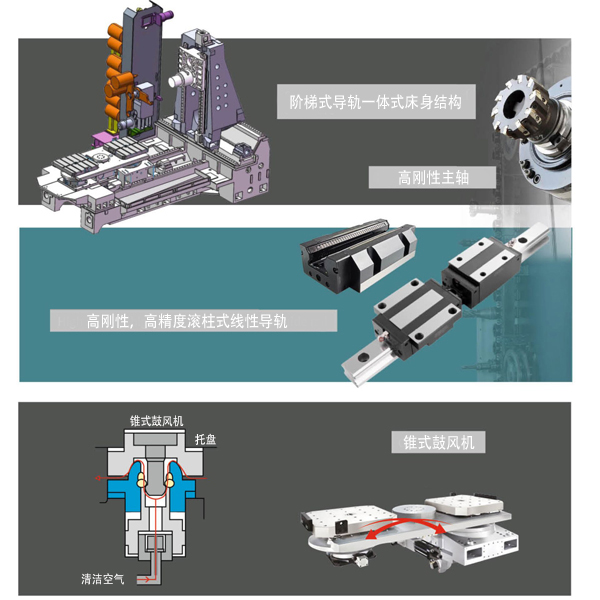

Этот станок имеет Т-образную конструкцию станины, использует роликовый линейный рельс высокой жесткости, большой пролет направляющей, хорошую общую жесткость станка и высокую несущую способность; Оснащен высокоточным поворотным столом, коротким временем замены, высокой точностью позиционирования обменного стола; Станок может собирать следующую деталь во время обработки деталей, экономя время зажима заготовки и повышая эффективность работы;

Этот станок особенно подходит для периодической обработки больших и средних коробчатых многогранных деталей. Фрезерование, растачивание, сверление, нарезание резьбы и другие процессы выполняются за один раз, что значительно повышает эффективность обработки.

Описание продукта :

Рис

порядковый номер	Стандартная конфигурация	порядковый номер	Необязательный
1	24 инструментальных магазина для роботов	1	32 роботизированных цепных инструментальных магазина
2	Шпиндельная система предотвращения пыли воздушной завесы	2	40 роботизированных цепных инструментальных магазинов
3	Система охлаждения заготовки	3	Центральный выходной шпиндель (с охлаждением под высоким давлением)
4	Поворотный стол с ЧПУ с равномерной индексацией	4	Коробка передач ZF
5	Автоматическая система смазки	5	Масляное охлаждение шпинделя
6	Спиральный конвейер стружки	6	Поворотный стол с ЧПУ с произвольной индексацией
7	Цепной подъемный транспортер для стружки	7	Скребковый подъемный транспортер для стружки
8	Встроенный защитный экран	8	Управление трехосевым энкодером
9	ящик для инструментов	9	Устройство обнаружения инструмента
10	Анкерные болты и амортизирующие блоки	10	Устройство для контроля заготовок
		11	Защитный козырек (защитная дверь)
		12	Ручной пневматический пистолет для выдувания крошки
		13	Водяной пистолет для чистки станка
		14	Простой водомасляный сепаратор
