сверлильный станок с ЧПУ

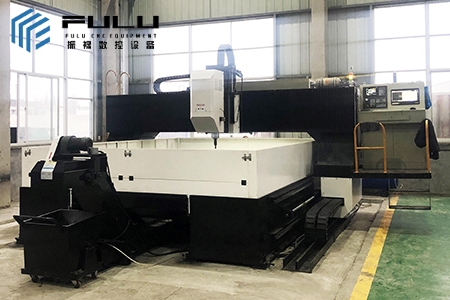

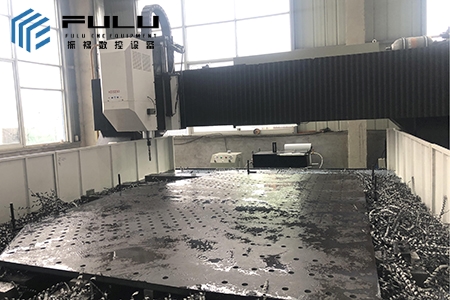

HD6020-1 Портальный мобильный высокоскоростной сверлильный станок с ЧПУ

Сфера применения

Максимальный размер заготовки: 6000X2000 мм

Стол: 28/500 мм

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

Имя параметра проект Значение параметра
Максимальный размер заготовки Длина х ширина 6000X2000мм
Максимальная толщина листа   250 мм
верстак Ширина Т-образного паза 28/500 мм
Вертикальные скользящие сверла количество 1
Конус шпинделя БТ50
Максимальный диаметр скважины φ50 мм
Частота вращения шпинделя 30-3000 об/мин
Мощность двигателя шпинделя 22 киловатта

(ось X)Портал перемещается в продольном направлении





Максимальный ход 6000мм
Скорость движения по оси X 0-8 м/мин
Мощность серводвигателя по оси X 3 киловатта

(ось Y)Силовая головка перемещается в поперечном направлении





Максимальный ход 2000мм
Скорость движения по оси Y 0-8 м/мин
Мощность серводвигателя по оси Y 3 киловатта
(ось Z)Вертикальная подача слайдов Перемещение по оси Z 500 мм
Скорость подачи по оси Z 0-5 м/мин
Мощность серводвигателя по оси Z 3 киловатта
Точность позиционирования Ось X/Y ≤ 0,1 мм / полная длина
Точность изменения положения Ось X/Y ≤0,05 мм
Гидравлика Давление/расход гидравлического насоса 6,5 МПа/25 л/мин
Мощность двигателя гидравлического насоса 3 киловатта
Пневматическая система Давление сжатого воздуха ≥0,4 МПа
Очистка и охлаждение стружки Тип очистителя стружки Тип пластинчатой цепи
Номер очистителя стружки 1
Скорость удаления стружки 1 м/мин
Мощность двигателя конвейера стружки 0,75 кВт
Мощность двигателя внутреннего насоса охлаждения 3 киловатта
Мощность двигателя насоса внешнего охлаждения 0,75 кВт
Автоматическая система смазки Давление смазки 2 МПа
Точка смазки Заполнение маслом 0,1 мл
Период смазки 6-10 минут
Электрическая система Числовая система управления Сименс
Количество осей ЧПУ 4
Общая мощность двигателя   Ок. 55 кВт
Габаритные размеры ДхШхВ Приблизительно 10500X5500X3600 мм
вес Около 37 тонн



Применимые отрасли:
Он в основном используется для скважинных трубных решеток, перегородок, фланцев, больших пластин в нефтехимической, котельной, ветроэнергетике, фланцевой и других отраслях промышленности, а также может использоваться для соединения плит в строительстве, мостах, теплообменных, башенных и других отраслях промышленности.

Особенности:
1. Обе стороны станины соответственно оснащены сверхпрочными линейными роликовыми направляющими парами. Продольное движение с обеих сторон портала синхронно приводится в движение серводвигателями переменного тока и парами прецизионных шарико-винтовых пар большого шага.
2. На балке портала есть две подвижные горки. Ползунок направляется двумя парами линейных роликовых направляющих, которые приводятся в движение соответственно серводвигателем переменного тока и парой прецизионных шарико-винтовых пар большого шага.

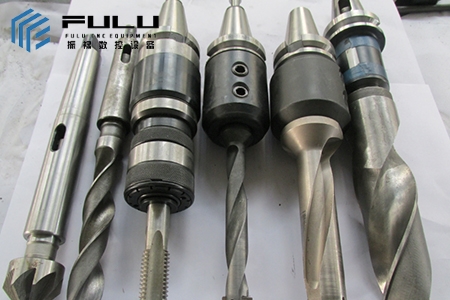

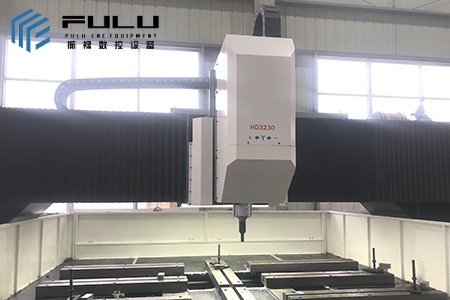

3. Скользящий стол на балке оснащен вертикальным сверлильным шпинделем с подачей ЧПУ, а шпиндель оснащен сверхмощным специальным двигателем с преобразователем частоты. Двигатель приводит в движение шпиндель через ремень ГРМ. В валу сверла используется тайваньский прецизионный шпиндель (внутренний подвод СОЖ), автоматический механизм протяжки с дисковой пружиной, гидравлический цилиндр с ослабленным ножом и легко меняемая рукоятка инструмента.
4. Данный станок оснащен гидравлической системой для полного гидравлического баланса вертикального плунжера и гидравлического ослабления шпинделя.
5. Числовая система управления Siemens, оснащенная интерфейсом RS232 и ЖК-экраном. Предоставляемое автоматическое программирование не только автоматически генерирует программу обработки, но и предварительно просматривает положение отверстия перед сверлением.
6. Оснащен цепной пластиной, автоматическим конвейером для стружки и тележкой для сбора стружки. Система охлаждения оснащена бумажным фильтром, внутренним насосом СОЖ высокого давления и внешним насосом СОЖ низкого давления для внутреннего или внешнего охлаждения инструмента.
