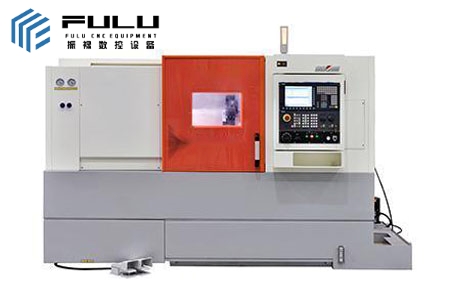

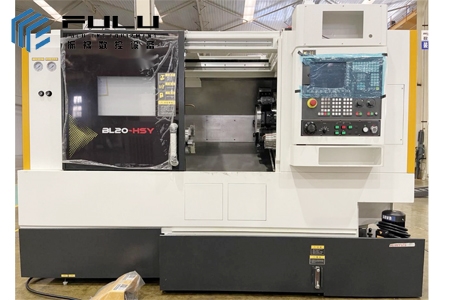

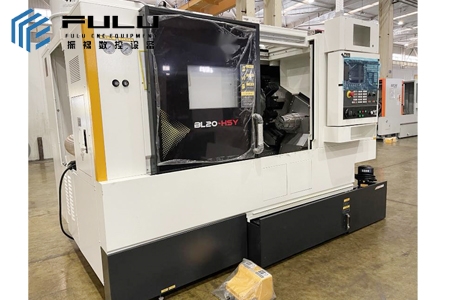

BL20-HSY токарно-фрезерный центр с ЧПУ

1.Введение продукта:

BL20-HSY - это высокоскоростной и высокоточный токарно-фрезерный центр, станок оснащен двойными электрическими шпинделями, 12-позиционными держателями сервоинструмента, высокожесткими роликовыми линейными направляющими, с функцией оси Y и функцией двойной оси C, которые могут выполнять токарную и фрезерную обработку заготовок. Он особенно подходит для токарной и фрезерной обработки всех или большинства процессов за один зажим деталей.

2.продукцияструктураОсобенность:

1) Примите плоскую и наклонную конструкцию седла станины, а форма внутренних ребер оптимизируется с помощью трехмерного программного обеспечения для проектирования для повышения жесткости и стабильности крупных деталей и всей машины. Кровать, седло и скейтборд изготовлены из высокопрочного чугуна, который дважды обработан для устранения напряжения, с высокой прочностью и хорошей амортизацией, что эффективно подавляет деформацию и вибрацию станка, вызванную режущей силой.

2) Передняя бабка и вспомогательная бабка имеют конструкцию электрического шпинделя с высокой скоростью вращения шпинделя, хорошей жесткостью и быстрым динамическим откликом, что улучшает округлость и точность поверхности обработки. Конструкция с двойным электрическим шпинделем колонного типа может заменять заготовку при условии высокоскоростного вращения, а с помощью 12-позиционного серводержателя инструмента он может выполнять обработку всех или большинства процессов заготовки, что значительно экономит время зажима и обработки, а также повышает эффективность обработки. Функция двойной оси C позволяет индексировать и интерполяцию поверхностей заготовок на любом шпинделе.

3) Пара направляющих X, Y, Z, W использует линейную пару роликовых направляющих с низким динамическим и статическим трением и может быстро перемещаться до X/Y/Z/W до 30/10/30/30 м/мин.

4) Станок имеет функцию компенсации тепловых погрешностей, которая может время от времени контролировать общее изменение температуры станка и интеллектуально корректировать параметры обработки станка для повышения стабильности обработки станка.

5) В держателе инструмента используется встроенная 12-позиционная сервоприводная револьверная головка BMT, которая обладает хорошей жесткостью, быстрой скоростью смены инструмента и высокой точностью.

6) С функцией оси Y и функцией продольного и поперечного фрезерования, он может выполнять композитную обработку токарной обработки, фрезерования, сверления и нарезания резьбы по внешнему кругу и торцевой поверхности заготовки за один зажим, что позволяет избежать множественных ошибок загрузки карт и обеспечивает точность заготовки, и особенно превосходит обработку сложных заготовок.

7) Роликовая направляющая шина и пара шарико-винтовых пар используют централизованную автоматическую тонкую масляную смазку, и каждый узел оснащен количественным маслоотделителем, который регулярно и количественно впрыскивает масло в каждую смазывающую деталь для обеспечения равномерной смазки каждой поверхности скольжения, эффективно снижает сопротивление трению, повышает точность движения и обеспечивает срок службы пары шарико-винтовых пар и направляющей.

8) Шкаф электрического блока станка имеет хорошую герметизацию, а также имеет кондиционер электрического шкафа, чтобы обеспечить нормальную работу системы ЧПУ станка при высокой температуре и высокой влажности.

9) Машина имеет компактную конструкцию и небольшую занимаемую площадь.

10) Машина использует новый тип защиты, отвечающий стандартам безопасности, который является красивым и щедрым, и полностью закрытую защиту, которая не только предотвращает разбрызгивание охлаждающей жидкости, но и обеспечивает безопасность работы и приятный внешний вид. Каждая направляющая станка имеет защитный кожух для предотвращения попадания стружки и охлаждающей жидкости внутрь станка, а также для защиты направляющей шины и шарико-винтовой пары от износа и коррозии.

11) Транспортер для стружки имеет большую пропускную способность, низкий уровень шума, и оснащен устройством защиты от перегрузки, которое безопасно и надежно в эксплуатации, и может быть пригодно для использования щепы и стружки различных материалов. Железные опилки, образующиеся в процессе обработки, падают непосредственно на станину, а большая наклонная плоская структура внутри станины позволяет железным опилкам плавно скользить по цепной пластине конвейера для стружки в нижней части станка, а цепная пластина приводится в движение двигателем для удаления стружки для транспортировки стружки к тележке для удаления стружки.

Применимые отрасли:

Он подходит для автомобилестроения, электроники, пресс-форм, связи, медицинского оборудования, приборостроения и других отраслей промышленности.

Стандартные аксессуары

Дополнительные аксессуары

Устройство для наладки инструмента Renishaw
