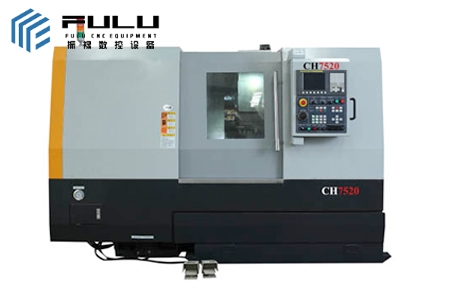

Токарный станок с ЧПУ серии CH75

Сфера применения

Максимальный диаметр поворота: φ600 мм

Максимальная длина поворота: 1900 мм

Технические параметры ПрезентацияОборудованиеПолучение предложений

Технические параметры:

проект		единица	Ч7516	СН7520	Канал CH7525	СН7530	СН7550
Диапазон обработки	Максимальный диаметр поворота на кровати	миллиметр	φ400	φ550	φ550	φ670	φ850
	Максимальный диаметр поворота на седле	миллиметр	φ260	φ320	φ370	φ470	φ600
	Максимальный диаметр поворота	миллиметр	φ250	φ280	φ320	φ450	φ600
	Максимальная длина поворота	миллиметр	340	490/960	950/450	1400/700	1900
	Максимальный диаметр стержня	миллиметр	φ42	φ51	φ73	φ90	/
веретено	Тип шпиндельной головки		А2-5	А2-6	А2-8	А2-8	А2-11
	Диаметр отверстия шпинделя	миллиметр	φ57	φ62	φ87	φ105	φ105
	Диаметр патрона	миллиметр	φ165(6″)	φ210(8″)	φ254(10″)	φ305(12″)	φ530(21″)
	Частота вращения шпинделя	об/мин	55-5500	40-4000	30-3000	25-2500	Большой: 8-530 Высота: 30-1200
	Мощность двигателя шпинделя (30 минут непрерывно)	Квт	11/15	11/15	11/15	22/30	30/37
Задняя бабка	Диаметр втулки	мм (дюймы)	φ70	φ90	φ100	φ110	φ150
	Ход втулки	мм (дюймы)	80	100	100	150	150
	Центрический конус (стандартная/приводная конструкция шпинделя)		Метод Мооса No 4/2	Метод Мооса No5/4	Метод Мооса No5/4	Моос No6/5	Моос No6/5
Кормить	Диапазон движения X/Z	миллиметр	165/350	210/510；210/980	240/970；240/470	325/1470；325/770	385/1900
	Быстрая скорость движения X/Z	м/мин	12/16	12/16	12/16	12/16	10/12
	Количество положений ножа		12	12	12	12	12
	Размер зажима инструмента Токарная/расточная	миллиметр	20×20/φ32	25×25/φ40	25×25/φ40	32×25/φ50	25×25/Φ50
Ось С (фрезерование-токарная обработка)	Максимальный диаметр концевой фрезы	миллиметр	φ13	φ18	φ20	φ25	φ25
	Максимальный диаметр нарезания резьбы	миллиметр	М10	М12	М16	М18	М18
	Минимальный угол управления	Град	0.001	0.001	0.001	0.001	0.001
	Мощность роторного двигателя инструмента	Квт	2.2/3.7	3.7/5.5	3.7/5.5	5.5/7.5	5.5/7.5
	Скорость вращения инструмента	об/мин	80-6000	40-4000	40-4000	30-3000	30-3000
другой	Угол наклона кровати		45°	45°	45°	60°	60°
	Энергоемкость	Ква	35	35	50	60	75
	Габариты машины (Д×Ш×В)	миллиметр	No 2370×1670×1970	2860×1830×2020 / 3790×1850×2050	3790×1850×2050 / 2980×1850×2050	4820×2280×2180 / 3820×2100×2150	No 5870×2683×2649
	Вес машины	кг	3000	4500/5000	5000/4800	9730/8330	16500

Токарный станок серии CH75 представляет собой токарный станок с ЧПУ с функциями сверления, фрезерования и нарезания резьбы, используя встроенную конструкцию основания станины, наклонную направляющую, структуру шпинделя со сквозным отверстием, виброустойчивую конструкцию и мощный двигатель шпинделя переменного тока, подшипник шпинделя и специальный подшипник подачи передачи, шум передачи низкий; Оснащен 12-позиционной револьверной головкой с держателем инструмента, ближайшей сменой инструмента. Станок может быть оснащен системой FANUC 0i-TF, системой Siemens 828D, а также могут быть выбраны системы ЧПУ других марок в стране и за рубежом.
