Диаметр шлифования: 6-200 мм
Технические параметры:
| проект | единица | ИГ150 | ИГ150-И |
| Диапазон диаметров шлифуемого отверстия | миллиметр | Φ6-150 | Φ6-200 |
| Максимальная глубина помола | миллиметр | 150 (Максимальная глубина шлифования встроенного шпинделя: 300 мм) |
200 |
| Диаметр вертлюга станины | миллиметр | 520 | 520 |
| Максимальный наружный контурный диаметр шлифовальной заготовки | миллиметр | 320 | 320 |
| Максимальный ход стола при перемещении | миллиметр | 540 | 540 |
| Частота вращения шпинделя стола | Скорость вращения | 0~3000 | 0~3000 |
| Скорость подачи ползуна на передней бабке | м/мин | 8 | 8 |
| Скорость подачи по оси X | м/мин | 8 | 8 |
| Минимальное разрешение подачи по оси X | миллиметр | 0.001 | 0.001 |
| Минимальное разрешение подачи по оси Z | миллиметр | 0.001 | 0.001 |
| Угол поворота напорного ящика | 15° вперед 2" назад | 15° вперед 2" назад | |
| Метод привода шпинделя | Серводвигатель | Серводвигатель | |
| Двигатель шпинделя шлифовального круга | 2 л.с. | 2 (трехфазный двигатель) | 2 (трехфазный двигатель) |
| Серводвигатель по оси X | Квт | 1,5 (1 ось) | 1,5 (1 ось) |
| Серводвигатель по оси Z | Квт | 2.0 | 2.0 |
| Размер машины (Д*Ш*В) | миллиметр | 2500ЛХ2100Вт | 2500ЛХ2100Вт |
| Общий вес (прибл. вес брутто) | кг | 3000 | 3200 |

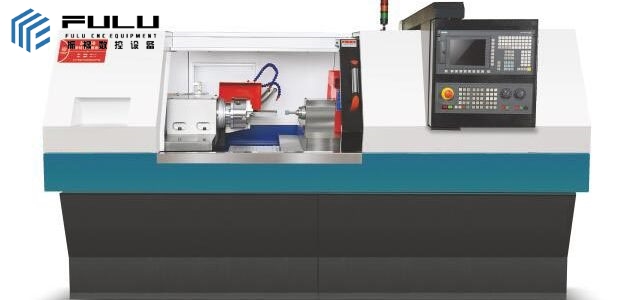

Описание продукта :
● Конструкция корпуса эргономична и проста в эксплуатации
● Компактная внутренняя цилиндрическая шлифовальная машина, небольшое пространство для установки, подходит для любой мастерской
● На поверхности скольжения используется гидростатическая автоматическая система смазки, которая отличается стабильным движением и хорошей износостойкостью.
● Автоматическое шлифование: грубое шлифование, правка, тонкое шлифование, цикл искрового шлифования. Высокая точность, простота в эксплуатации, значительно улучшают производственные мощности. Он подходит для массового производства и шлифовки небольшого количества заготовок разной формы.
● Высокоточный подшипник шпинделя P4 используется для вращения передней бабки, которая обладает высокой точностью, хорошей жесткостью и тихой работой.
● В подающем валу используется прецизионный шарико-винтовой винт, который приводится в движение серводвигателем, который может осуществлять бессегментную подачу.
● Метод правки - автоматическая коррекция и правка с ЧПУ
(1) Если вы используете алмазный шлифовальный круг или шлифовальный круг CBN, вы можете не корректировать метод правки.
(2) Для трудноизнашиваемых заготовок можно выбрать различные методы коррекции, чтобы обеспечить наилучшее качество обработки.
● При массовом производстве можно настроить автоматическое производственное оборудование, такое как автоматическая подача и разгрузка.
Стандартная комплектация
1. Шлифовальное и охлаждающее устройство (резервуар для воды / водяной насос / водяная труба) (1 комплект)
2. Ручка для алмазного ножа (1 шт.)
3. Стол для регулировки угла наклона (1 шт.)
4. Ящик для инструментов и ящик для инструментов (набор шестигранных ключей / ключ с открытым концом / отвертка) (1 комплект)
5. Адаптер шлифовального круга шпинделя (3 шт.).
6. Высокоскоростной шлифовальный шпиндель (1 шт.)
7. Базовый регулировочный блок (6 шт.)
Дополнительное оборудование
1.Гидравлический трехкулачковый патрон
2.Фланец патрона
3.Механический шпиндель: 10,000/20,000/30,000 об / мин
Моторный шпиндель: 40 000/100 000 об / мин
4. Устройство
для проверки торцевой поверхности
6. Фильтр
для бумажной ленты 7. Полностью закрытая крышка и автоматическая дверца
8. Автоматический измерительный прибор для измерения внутреннего диаметра
