TK6511/TK6513 龙门刨台铣镗床

Подробная информация о продукте Портальный

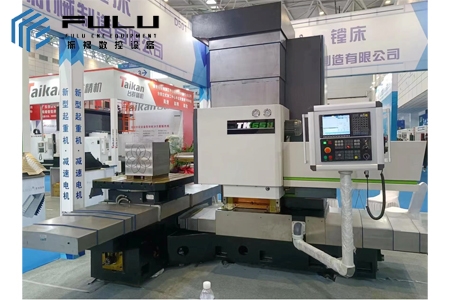

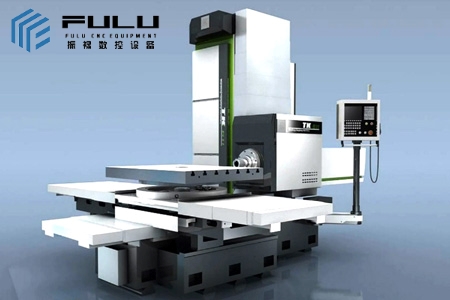

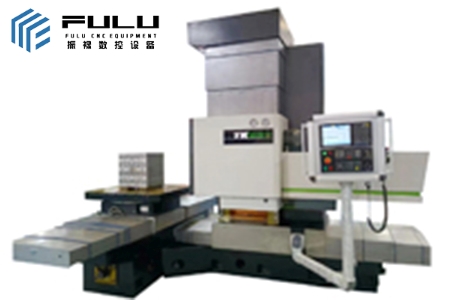

фрезерно-сверлильный станок серии TK65 представляет собой Т-образный тип подвижной колонны, боковую конструкцию передней бабки: станина представляет собой цельный Т-образный тип. Верстак перемещается в поперечном направлении вдоль передней станины по оси X, колонна закреплена на ползуне, ползун перемещается в продольном направлении вдоль направляющей задней станины по оси Z, коробка шпинделя перемещается по вертикальному направлению направляющей колонны по оси Y, а ось растачивания перемещается в осевом направлении по оси W.

При проектировании общей конструкции станка используется анализ конечных элементов методом конечных элементов FEM для выполнения разумной схемы армирования, чтобы обеспечить его высокую жесткость и стабильность.

Все основные крупные детали изготовлены из высококачественного серого чугуна, процесс литья в песчаные формы смолы и дважды состарены.

особенность

1. В главной системе передачи используется технология передачи с прямым приводом с ЧПУ с почти нулевым уровнем передачи, с небольшим количеством деталей трансмиссии и высокой точностью передачи. Серводвигатель переменного тока с высоким крутящим моментом приводит в движение шпиндель напрямую, с низким энергопотреблением, низким уровнем шума, низкой частотой отказов и простотой обслуживания. Шпиндель имеет большой диапазон регулирования частоты вращения и большой выходной крутящий момент;

2. Запатентованная технология короткого цилиндрического прокатного поворотного верстака значительно повышает несущую способность и надежность верстака;

3. Все устройства подачи сервопривода каждой координатной оси приводятся в движение серводвигателями переменного тока и поддерживаются предварительно натянутыми шарико-винтовыми парами и специальными подшипниками группы радиальных контактов;

4. В передней бабке используется система азотного баланса, которая более стабильна, надежна и безопасна;

5. Встроенная запатентованная технология скребковой цепи может эффективно защитить систему работы трубопровода, снизить частоту отказов и улучшить общую эстетику.

Стандартная комплектация

1. Система ЧПУ (система Центрального Китая)
2. Шпиндель
3. Подшипник
шпинделя 4. Винтовая линейная направляющая
5. Основные электрические компоненты
6. Фундамент кровати 7. Электрический шкаф с ЧПУ
промышленный кондиционер
8. Насос синхронизации и количественной смазки

Опциональная система
ЧПУ Siemens/FANUC
